TI德州仪器 LTC6228 产品介绍
2026-04-14
0次
说明
- 超低电压噪声：0.88nV/√Hz
- 高速时低失真：
- HD2/HD3 < −100dBc（Av = +1，4VP-P，2MHz，RL = 1kΩ）
- 高压摆率：500V/μs
- GBW = 890MHz
- –3dB 频率 (AV = +1)：730MHz
- 输入失调电压：不同温度下的最大值为 250μV
- 失调漂移：0.4μV/°C
- 输入共模范围包括负电源轨
- 轨到轨输出摆幅
- 电源电流：每通道 16mA（典型值）
- 关断电源电流 = 500µA
- 工作电源范围：2.8V 至 11.75V
- 大输出电流：80mA（最小值）
- 极高开环增益：5.6V/μV (135dB)，RL = 1kΩ
- 工作温度范围：–40°C 至 125°C

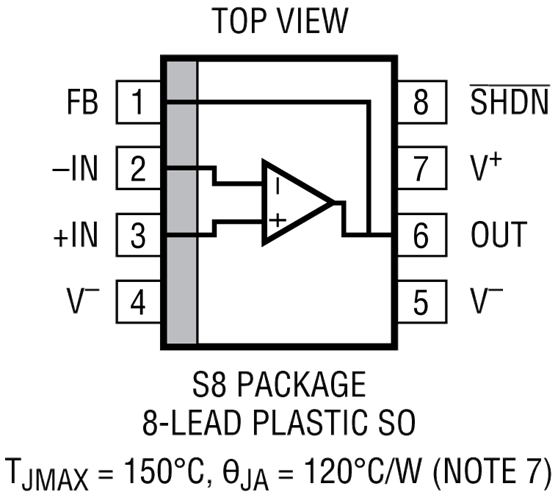

- 单通道版本采用 8 引脚 SOIC、TSOT-23 和 DC-6 封装，双通道版本采用 DD10 和 MS8 封装
特性
LTC6228/LTC6229均为单通道/双通道极快、低噪声轨到轨输出、单位增益稳定运算放大器。它们的增益带宽积为890MHz，压摆率为500V/μs。折合到输入端的低电压噪声仅为0.88nV/√Hz，且低失真性能在4VP-P下高于−100dB（甚至适合高达2MHz的大信号），使其非常适合需要高动态范围并处理高压摆率信号的应用，如驱动模数转换器。其他特性包括关断和使能/禁用内部偏置电流消除能力以优化噪声性能。
LTC6228系列将低失调、低失调漂移、高增益和高CMRR相结合，使其成为宽动态范围应用的更好选择。
LTC6228系列保持了2.8V至11.75V电源电压的出色性能，且这些器件的额定电源电压为3V、5V和10V(±5V)。该运算放大器具有延伸至负电源轨的输入范围和包含整个电源范围的输出范围，可以支持宽摆动信号和单电源供电。

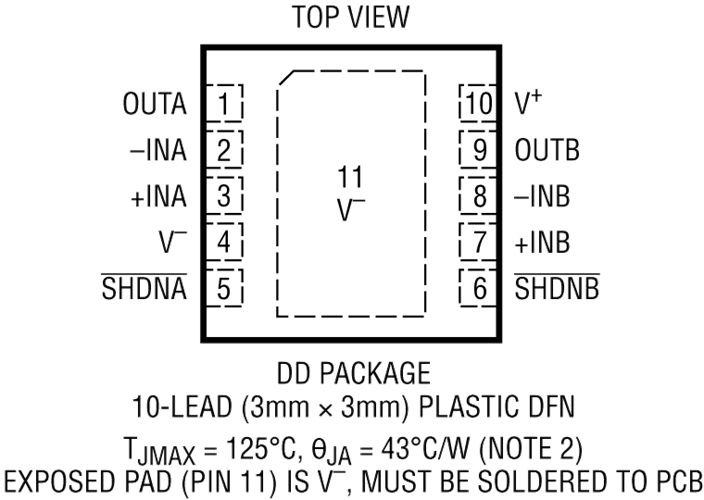

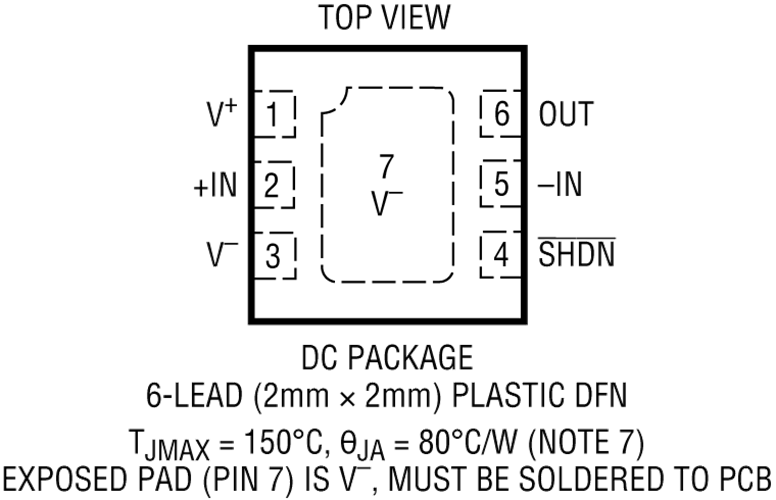

针对空间受限的PCB布局，LTC6228采用2mm × 2mm DFN封装，而LTC6229采用3mm × 3mm DFN封装。这些放大器也提供传统的有引脚封装。这些放大器可用作许多高速运算放大器的改良替代产品，以改善速度、噪声、失真特性和动态范围。
应用
- 光学电子设备：快速跨阻放大器

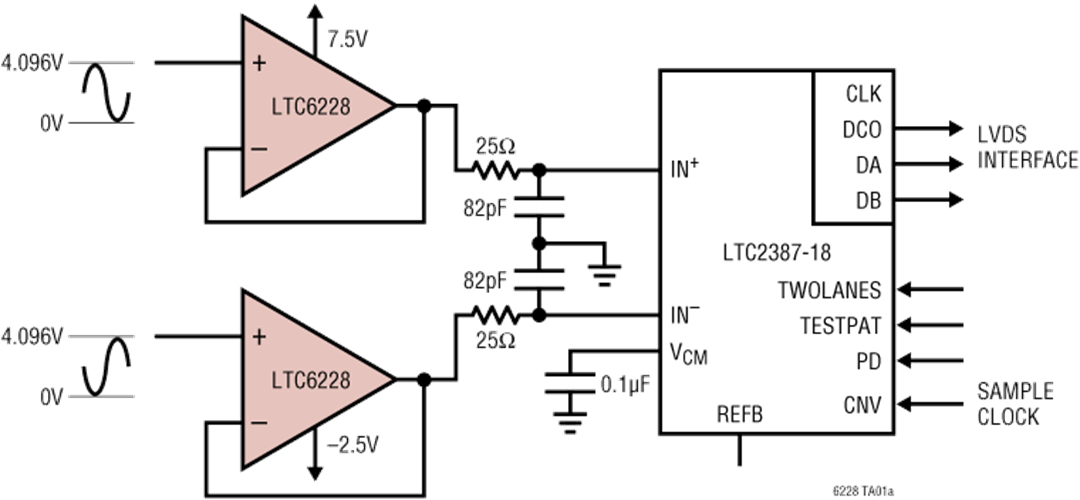

- 驱动高动态范围模数转换器
- 有源滤波器
- 视频放大器
- 高速差分至单端转换
- 低压高保真放大
参数
类型 | 描述 |
工业自动化技术 (IAT) | 现场仪器仪表 |
