TI德州仪器 LTC2050HV 产品介绍

2026-04-14 0次

说明

最大失调电压为 3µV
最大失调电压漂移为 30nV/°C
噪声：1.5µV_P-P（0.01Hz 至 10Hz 典型值）
电压增益：140dB（典型值）
PSRR：130dB（典型值）
CMRR：130dB（典型值）
电源电流：0.8mA（典型值）
电源供电电压
- LTC2050：2.7V 至 6V
- LTC2050HV：2.7V 至 ±5.5V
- LTC2050HVMP：4.5V 至 ±5.5V

扩展的共模输入范围
轨到轨输出摆幅
输入过载恢复时间：2ms（典型值）
工作温度范围
- LTC2050：–40°C 至 125°C
- LTC2050HVMP：–55°C 至 150°C
纤薄 (1mm) SOT-23 (ThinSOT^™) 封装
符合汽车应用的 AEC-Q100 标准

特性

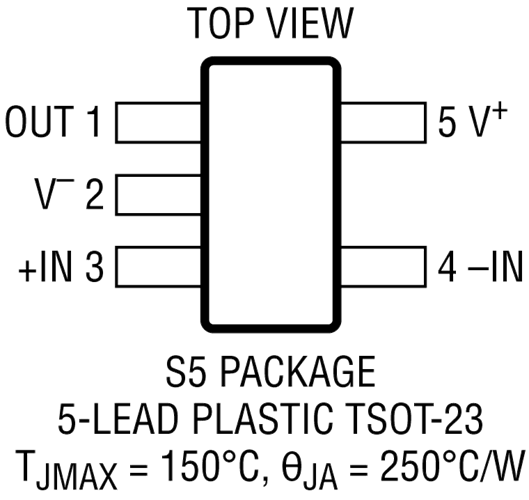

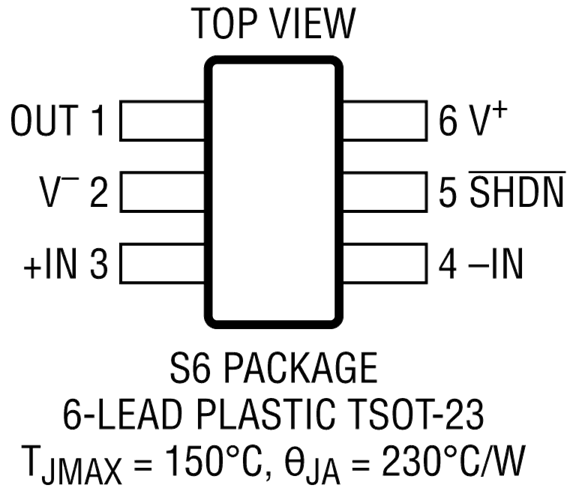

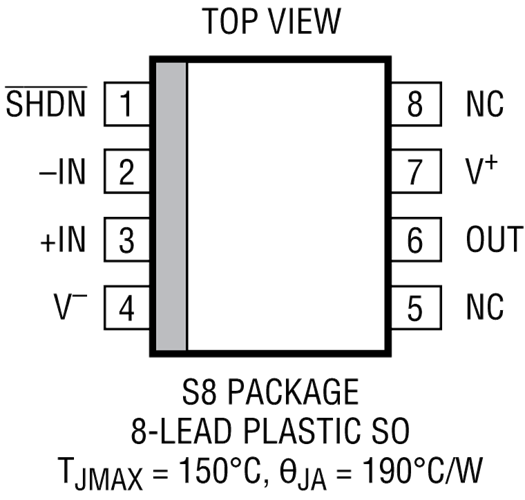

LTC2050 和LTC2050HV是采用5引脚或6引脚SOT-23和SO-8封装的零漂移运算放大器。LTC2050采用2.7 V至6V单电源供电。LTC2050HV由2.7V至±5.5V电源供电。电流消耗为800µA，且采用6引脚SOT-23和SO-8封装的版本提供电源关断功能（低电平有效）。LTC2050HVMP的工作电压范围为4.5V至 ±5.5V，工作温度范围为 – 55°C至150°C。

尽管LTC2050的尺寸很小，但其直流性能却毫不逊色。典型的输入失调电压和失调漂移为0.5µV和10nV/°C。凭借超过130dB的电源电压抑制比(PSRR)和共模抑制比(CMRR)，该器件支持接近于零的直流偏移和漂移。

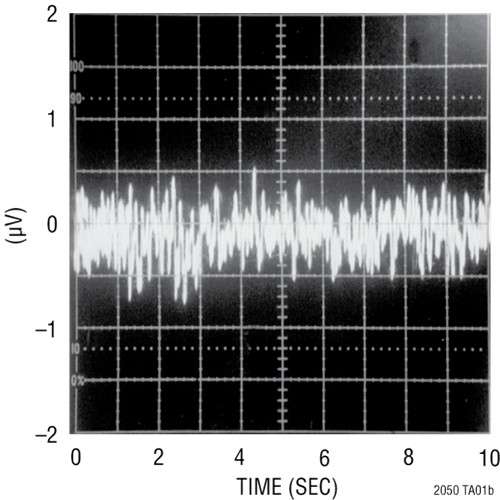

输入共模电压的范围为负电源电压到通常为1V的电压（来自正电源）。LTC2050还具有增强的输出级，能够将低至2kΩ的负载驱动到两个电源轨。开环增益通常为140dB。LTC2050 还具有 1.5µV_P-P 直流至10Hz噪声以及3MHz增益带宽积。

应用
