TI德州仪器 LT6018 产品介绍

2026-04-14 0次

说明

超低电压噪声：

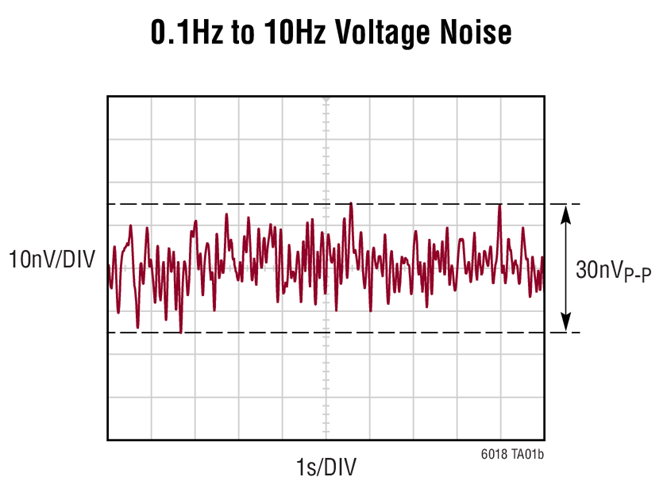

- 30nV_P-P 噪声：0.1Hz 至 10Hz
- 在 1kHz 时为 1.2nV/√Hz (典型值)
最大失调电压：50μV
最大失调电压漂移：0.5μV/°C
CMRR：124dB (最小值)
A_VOL：132dB (最小值)
转换速率：30V/μs
增益带宽乘积：15MHz
宽电源范围：8V 至 33V
超低 THD：–115dB (在 1kHz)
具稳定的单位增益
低功率停机：6.2μA

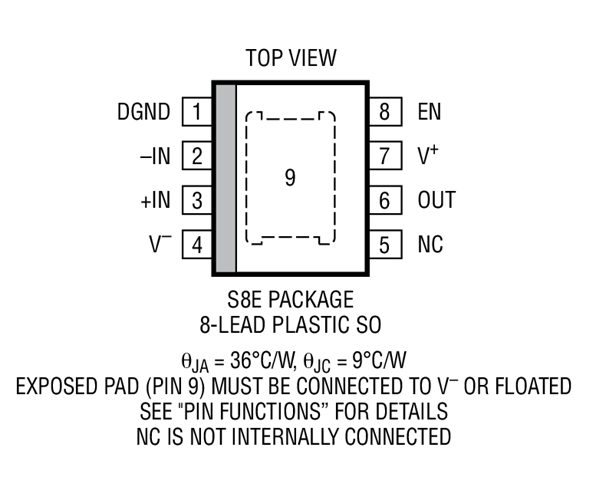

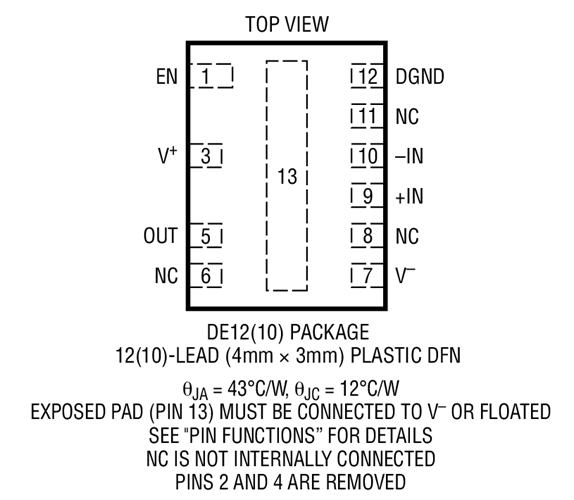

SO-8E 和 4mm x 3mm 12 引脚 DFN 封装
可耐受 4.5kV HBM 和 2kV CDM

特性

LT^®6018 是一款具卓越噪声性能的 33V 精准型运算放大器。LT6018 的 0.1Hz 至 10Hz 噪声仅为 30nV_P-P，是那些 1/f 噪声影响系统性能之应用的出色选择。LT6018 拥有超卓的 DC 性能，最大失调电压为 50μV，最大失调电压漂移为 0.5μV/°C。输入失调电压在整个共模输入范围内保持很低，并提供了一个 124dB 的最小 CMRR。开环增益通常为 142dB，从而使得该器件能实现优于 1ppm 的线性度。LT6018 的专有电路拓扑可提供极佳的转换速率和稳定时间，并且不会牺牲噪声性能或 DC 精度。

一个使能引脚允许把 LT6018 置于一种低功率停机模式，该模式可把典型电源电流减小至仅为 6.2μA。另外，还提供了一个用于使能引脚的基准引脚，这简化了外部电路与 LT6018 之间的接口。

LT6018 采用8引脚 SO 封装和 12 引脚 4mm x 3mm DFN 封装，这两种封装均包括一个用于减小热阻的裸露衬垫。LT6018 规格在 –40°C 至85°C和 –40°C 至 125°C 的温度范围。

应用
