TI德州仪器 LTC6253-7 产品介绍

2026-04-14 0次

说明

增益带宽乘积：2GHz
–3dB 频率 (A_V = 7)：160MHz
低静态电流：3.5mA (最大值)
高转换速率：500V/μs
输入共模范围包括两个电源轨
轨至轨输出摆幅
低的宽带电压噪声：2.75nV/√Hz
快速输出恢复
电源电压范围：2.5V 至 5.25V
输入失调电压：350μV (最大值)
大输出电流：90mA
CMRR：105dB
开环增益：60V/mV
工作温度范围：–40°C 至 125°C

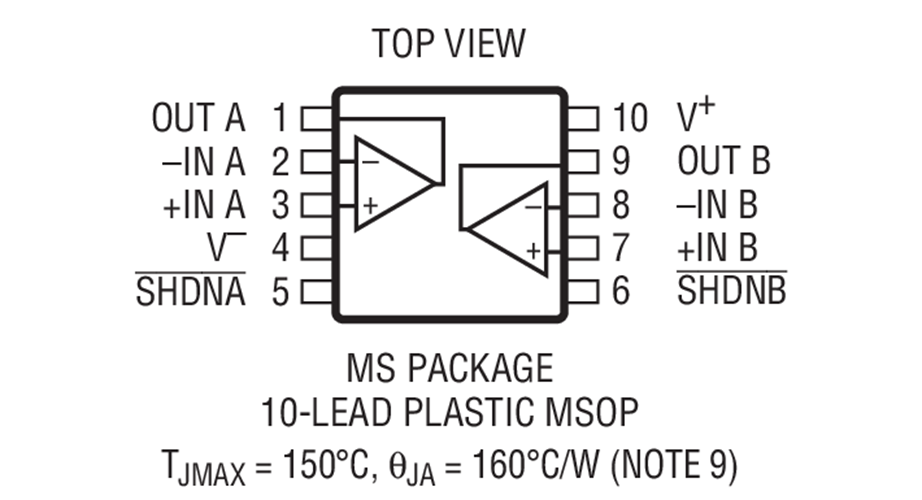

具独立停机引脚的 MS10 封装

特性

LTC^®6253-7 是双路、高速、低功率、轨至轨输入 / 输出运算放大器。该器件仅采用 3.5mA 的电源电流，具有一个 2GHz 的增益带宽乘积、500V/μs 的转换速率和一个 2.75nV/√Hz 的低输入参考噪声。高带宽、高转换速率、低功耗和低宽带噪声的组合使 LTC6253-7 成为较低电源电压、高速信号调理系统的理想选择。该器件对于数值为 7 或更高的闭环噪声增益是稳定的。

LTC6253-7 可在 2.5V 至 5.25V 的电源电压电平范围内保持高效性能，其技术指标全面规格在 2.7V 和 5.0V 的电源。

对于那些需要断电功能的应用，LTC6253-7 提供了一个停机引脚，该引脚负责停用放大器并将电流消耗降低至 42μA。

LTC6253-7 可以用作许多市售运放的直接替代产品，以减少功耗或改善输入 / 输出范围和性能。
