TI德州仪器 MAX44211 产品介绍

2026-04-14 0次

说明

满足ARIB、FCC和CENELEC标准关于带外辐射的线性度指标要求
- 输出电流线性升高至峰值1.5A，驱动PLC应用中的电抗负载
输出电压在AVDD或AGND (36V_P-P差分)的0.5V范围之内，实现最宽动态范围
较宽电源范围，满足多种标准：
- +8V至+20V适用于模拟电源
- +2.7V至+5.5V适用于数字电源
通过外部电阻设置输出限流，提高灵活性
通过增益输入设置增益(6、12、15或18倍)，实现多种标准用法
状态指示逻辑输出，改进诊断
- 过热关断指示
- 高温报警指示
- 过流指示
- 标准工作指示

特性

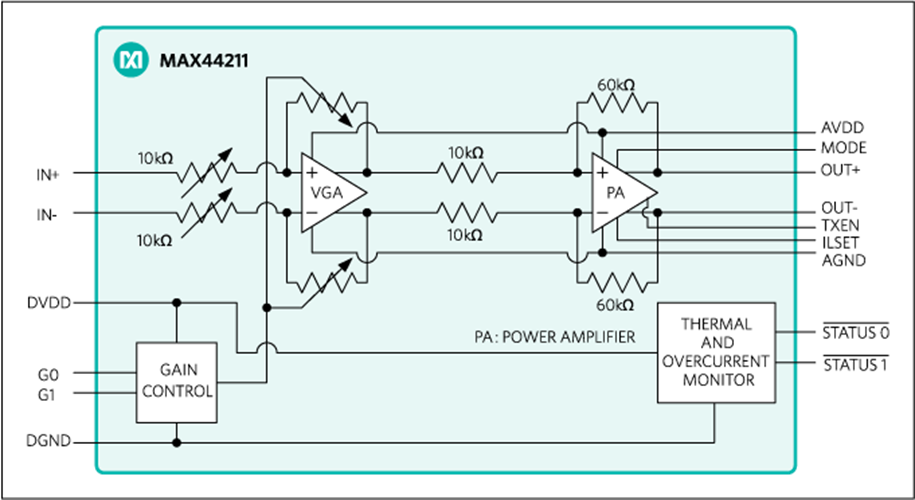

MAX44211为低失真线驱动器，为需要高输出电流来驱动负载变化条件下的隔离和耦合变压器的电力线通信(PLC)应用量身定制。MAX44211可切换至实施全球任意标准，实现改良线性度和静态电流增大之间的平衡。MAX44211提供1.5A线性输出大电流，峰-峰差分电压摆幅高达36V。MAX44211具有极低的交调和谐波失真，确保满足全球PLC标准。

MAX44211具有高级诊断功能，实现温度和输出电流监测；具有高温警告和过热关断功能。限流值可设置。通过两路开漏状态输出指示这些诊断结果的状态。

MAX44211设计用于连接电力线和驱动信号；电力线具有较宽范围和可变负载，驱动信号位于9kHz至500kHz频带。器件利用单电源工作，采用4mm x 4mm、20引脚TQFN封装。

MAX44211器件的工作温度范围为-40°C至+85°C。
