TI德州仪器 ADA4350 产品介绍
2026-04-14
0次
说明
- 低噪声、低输入偏置电流FET输入放大器
- 极低输入偏置电流： ±0.25 pA（典型值，25°C）
- 低输入电压噪声
92 nV/√Hz（10 Hz，5 V时）
5 nV/√Hz（100 kHz，±5 V时） - 增益带宽积： 175 MHz
- 输入电容
3 pF（典型值，差分模式）
2 pF（典型值，共模） - 集成增益开关
- 采样和反馈开关断开漏电流： ±0.5 pA（典型值）
- 最差情况下的tON/tOFF时间： 105 ns（典型值）/65 ns（典型值）
- 集成模数转换器(ADC)驱动器
- 差分模式和单端模式
- 可调输出共模电压：-5 V至+3.8 V（典型值，针对±5 V电源）
- 宽输出电压摆幅： ±4.8 V（最小值，针对±5 V电源）
- 线性输出电流： 18 mA rms（典型值，针对±5 V电源）
- 欲了解更多特性，请参考数据手册
特性
ADA4350是用于光电监测器或其它传感器的模拟前端，其输出电流与检测的参数或电压输入成比例，系统要求用户在极精密增益水平之间做出选择，从而使其动态范围达到最大。

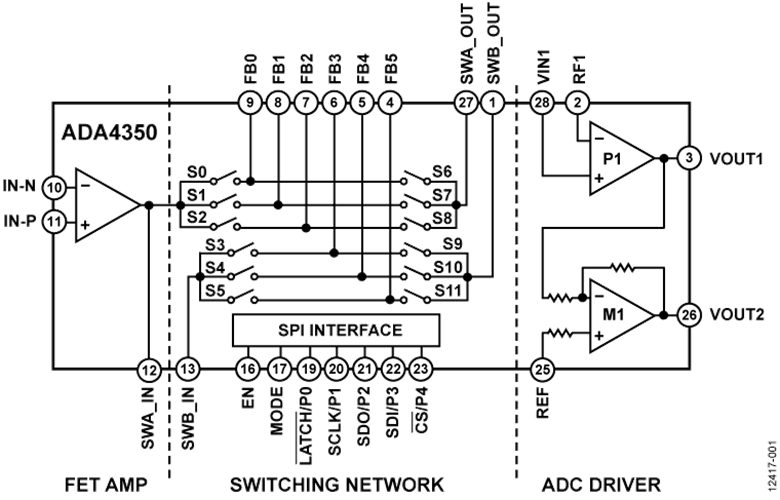

ADA4350集成了FET输入放大器、切换网络和ADC驱动器，所有功能均可通过串行外设接口(SPI)或单个IC中的并行控制逻辑控制。 FET输入放大器具有极低的电压噪声和电流噪声，极其适合各种光电检测器、传感器或精密数据采集系统。
其切换网络允许用户独立选择多达六个不同的、外部可配置的反馈网络。针对反馈网络使用外部器件，用户可以更轻松地匹配系统所需的光电检测器或传感器电容。 如果需要，这一特性还支持使用低热漂移电阻。
开关设计可较大限度地减少误差源，这样信号路径中几乎不会增加任何误差。 输出驱动器可用于单端或差分模式，非常适合驱动ADC输入。

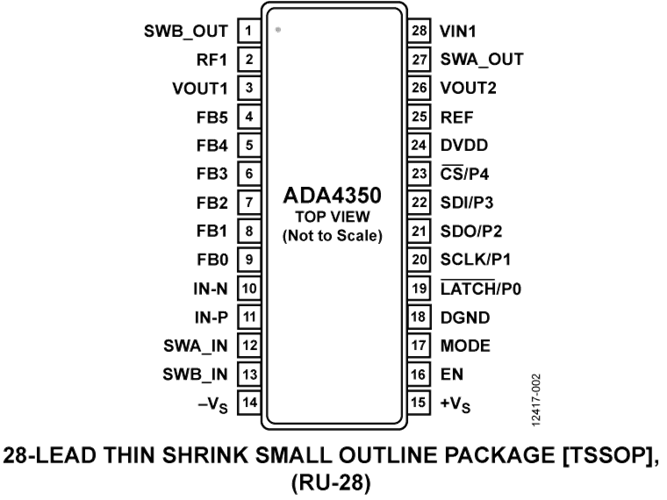

ADA4350可采用+3.3 V单电源或±5 V双电源供电，因而用户可灵活选择检测器的极性。 它采用无铅、28引脚TSSOP封装，额定温度范围为−40°C至+85°C。
多功能引脚名称可能仅通过相关功能来引用。
应用
- 电流-电压(I至V)转换
- 光电二极管前置放大器
- 化学分析仪
- 质谱测定
- 分子光谱
- 激光/LED接收器
- 数据采集系统
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
仪器仪表和测量 | 阻抗测量和分析 |
