TI德州仪器 MAX44267 产品介绍

2026-04-14 0次

说明

利用+15V单电源产生大于±10V的真正双极性输出，节省负电源所需的空间和成本
- 利用单电源产生真正零输出
高精度检测过热
- 低输入V_OS：50µV (最大值)
- 0.4µV/°C (最大值)低失调漂移
9nV/低输入噪声(1kHz时)，提供较宽ADC动态范围
5MHz增益带宽乘积，提供较宽频率输入范围
2.4mA (最大值)低静态电流，支持较低功耗和较低工作温度
集成EMI滤波器降低对电机及其它高频噪声源的敏感性
14引脚TSSOP封装，带外部电荷泵电容，支持噪声优化

特性

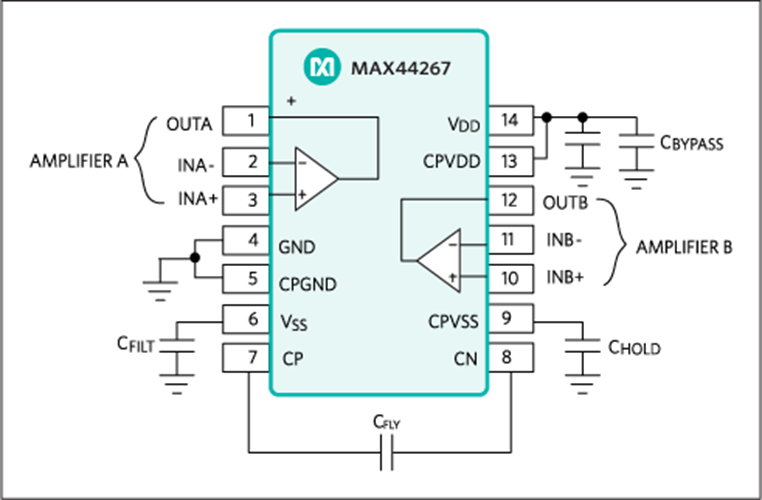

MAX44267高精度、低噪声、低漂移运算放大器，提供真正零输出，让输出可以过零点，最大限度提高ADC的动态范围，提高分辨率。此外，输入共模范围扩宽至从+13.5V到-12V。MAX44267集成电荷泵电路，与外部电容配合产生负电压轨。这允许放大器工作在+4.5V至+15V单电源，但与普通±4.5V至±15V双电压轨放大器一样的效果。器件架构无需负电源轨，节省系统成本和尺寸。

MAX44267单位增益稳定，增益带宽积为5MHz。器件具有50µV (最大值)低失调电压，漂移为0.4µV/°C (最大值)，噪声为200nV_P-P，频率从0.1Hz至10Hz。低失调和噪声指标以及宽输入共模范围使器件可理想用于传感器发送器和接口。通过改变外部电荷泵电容，可最大限度减小电荷泵噪声。

MAX44267属于包括放大器、多路复用器和ADC在内的信号链IC家族。这些IC无需负电源为多路复用器、放大器及ADC供电，节省空间和成本。更多详细信息请参见典型应用电路和表1。另请参考MAX44247，该器件内置电荷泵电容，采用小尺寸8引脚µMAX^®封装。

MAX44267采用14引脚TSSOP封装，工作在-40°C至+125°C温度范围。
