TI德州仪器 LTC6269 产品介绍

2026-04-14 0次

说明

增益带宽乘积：500MHz
–3dB 带宽 (A = 1)：350MHz
低输入偏置电流：
- 在室温条件下的典型值为 ±3fA
- 在 125°C 时的最大值为 4pA
电流噪声 (100kHz)：5.5fA/√Hz
电压噪声 (1MHz)：4.3nV/√Hz
极低的 C_IN：450fF
轨至轨输出
摆率：400V/μs
电源范围：3.1V 至 5.25V
静态电流：16.5mA
谐波失真 (2V_P-P)：
- 在 1MHz 时为 –100dB
- 在 10MHz 时为 –80dB
工作温度范围：–40°C 至 125°C
单路器件采用 8 引脚 SO-8 封装、6 引脚 TSOT-23 封装
双路器件采用 8 引脚 MS8 封装、3mm x 3mm 10 引脚 DFN 10 封装

特性

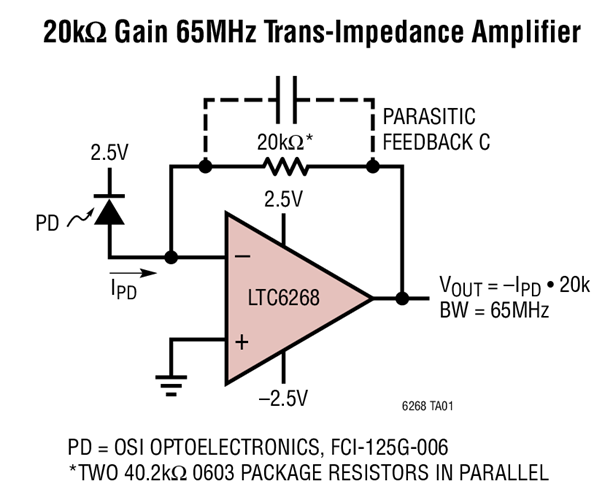

LTC^®6268 / LTC6269 是一款单路 / 双路 500MHz FFT 输入运算放大器，其具有极低的输入偏置电流和低输入电容。另外，该器件还具有低的输入参考电流噪声和电压噪声，因而使其成为高速跨阻抗放大器、CCD 输出缓冲器和高阻抗传感放大器的理想选择。其低失真特性使得 LTC6268 / LTC6269 成为非常适合于驱动 SAR ADC 的放大器。

该器件工作在 3.1V 至 5.25V 电源，每个放大器消耗 16.5mA 电流。一种停机功能可用于在放大器处于未用状态时降低功耗。

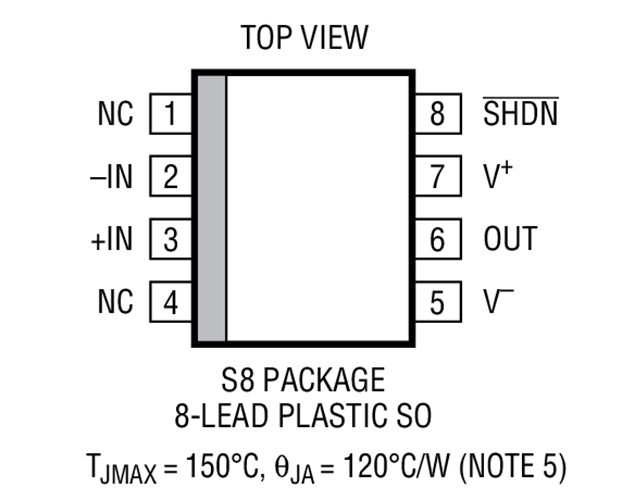

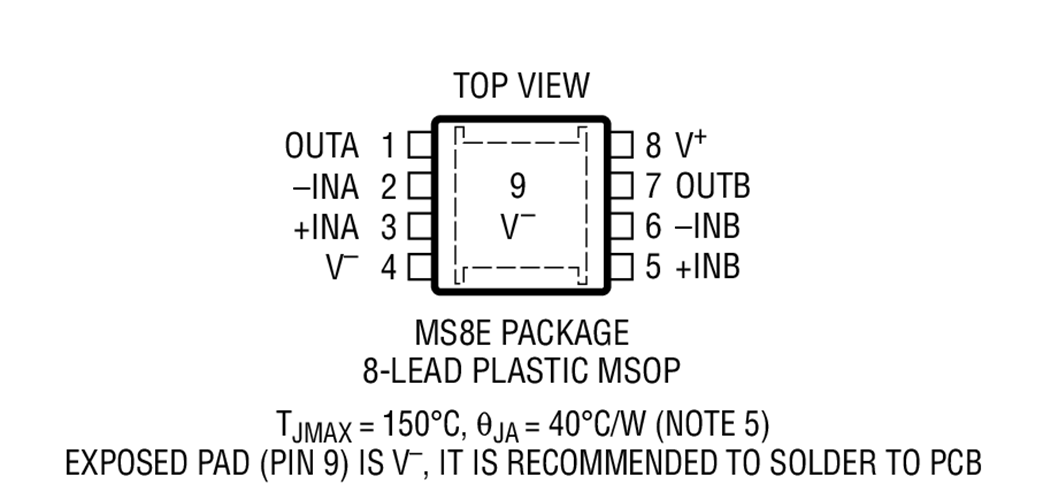

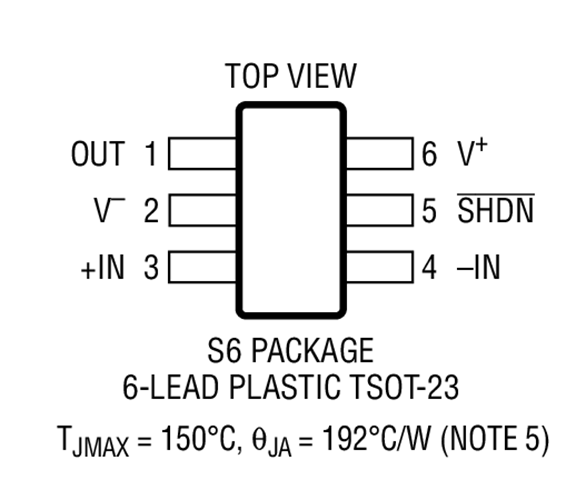

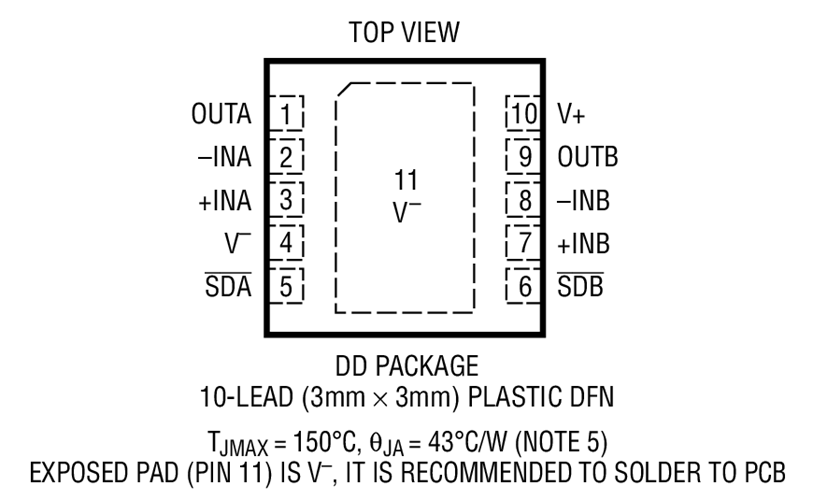

LTC6268 单路运放采用 8 引脚 SOIC 封装和 6 引脚 SOT-23 封装。SOIC 封装包括两个未连接的引脚，这两个引脚可用于形成一个输入引脚保护环以提供针对电路板漏电流的保护。LTC6269 双路运放采用具裸露衬垫的 8 引脚 MSOP 封装和 3mm x 3mm 10 引脚 DFN 封装。这两款器件全面规格在 –40°C 至 85°C 和 –40°C 至 125°C 的温度范围。

应用
