TI德州仪器 ADA4805-1 产品介绍
2026-04-14
0次
说明
- 低输入失调电压：
125 μV（最大值） - 低输入失调电压漂移
- 0.2 μV/°C（典型值）
- 1.5 μV/°C（最大值） - 超低电源电流：
每个放大器495 μA - 宽电源电压范围：
3 V至10 V - 高速性能
- −3 dB带宽： 105 MHz
- 压摆率： 160 V/μs
- 0.1%建立时间： 35 ns - 轨到轨输出
- 输入共模范围：
−VS − 0.1 V 至 +VS − 1 V - 低噪声：
5.9 nV/√Hz (100 kHz)；0.6 pA/√Hz (100 kHz) - 低失真：
−102 dBc/−116 dBc HD2/HD3 (100 kHz) - 低输入偏置电流：
470 nA（典型值） - 动态功率调整
- 高速开启时间： 完全建立时间：3 μs（最大值） - 小型封装
- 6引脚SC70、6引脚SOT-23
特性
ADA4805-1是一款高速电压反馈型轨到轨输出放大器，具有低至495 μA的出色静态电流性能，是低功耗、高分辨率数据转换系统的理想选择。 尽管功耗很低，但该放大器仍然提供出色的整体性能。 该器件具有105 MHz高带宽（增益为1）、160 V/μs高压摆率以及最大125 μV低输入失调电压。
关断引脚允许进一步将静态电源电流降低至3 μA。 对于功率敏感型应用而言，关断模式可提供从关断到完全开启的3 μs极高速开启时间（输出为16位）。 这样，用户便可在两次ADC采样之间关断放大器，实现动态功耗管理。
这款放大器采用ADI公司专有的超快速互补双极性(XFCB)工艺制造，同时具备低电压和低电流噪声性能（5.9 nV/√Hz，0.6 pA/√Hz）。 ADA4805-1支持±1.5 V至±5 V宽电源电压范围以及3 V和5 V单电源，是高速、低功耗仪器仪表的理想之选。

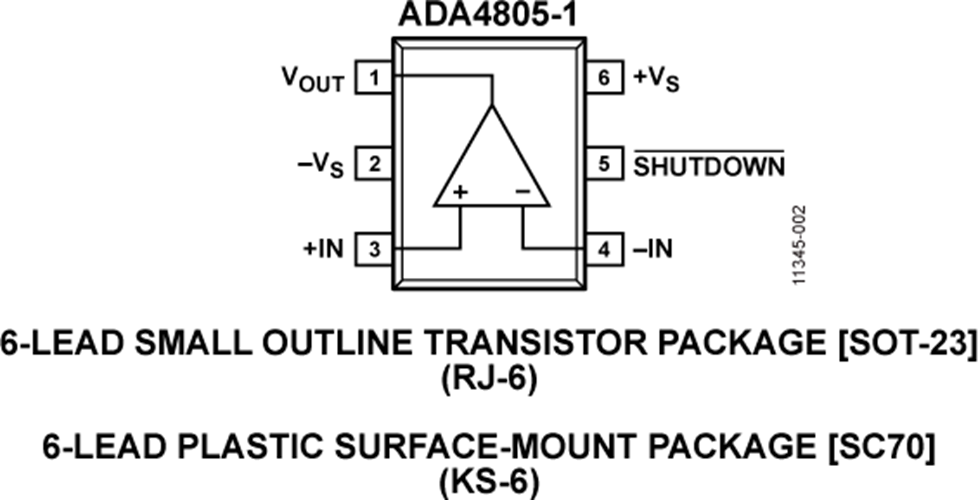

ADA4805-1放大器采用6引脚SOT-23和6引脚SC70两种封装。 这些放大器的额定工作温度范围为−40°C至+125℃工业温度范围。
应用

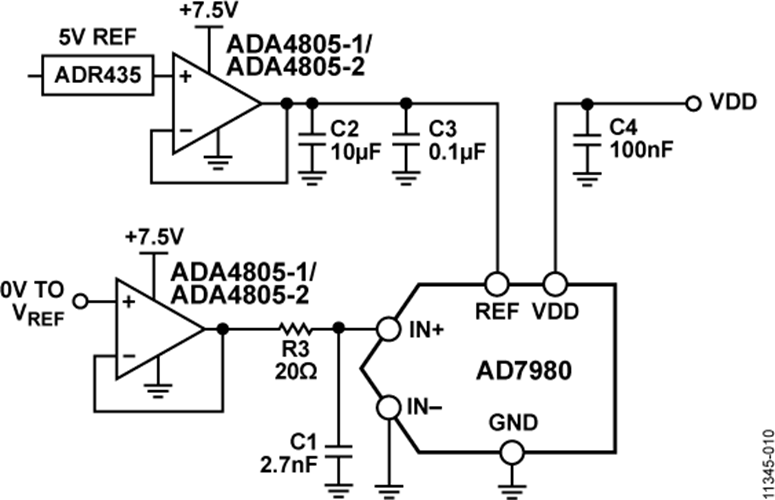

- 高分辨率、高精度ADC驱动器
- 电池供电仪器仪表
- 微功耗有源滤波器
- 便携式POS终端机
- 有源RFID读卡器
- 光电倍增管
- ADC基准电压源缓冲器
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
航空航天和防务 | 航空航天技术解决方案 |
仪器仪表和测量 | 阻抗测量和分析 |
