TI德州仪器 LTC6091 产品介绍
2026-04-14
0次
说明
- 电源范围：±4.75V 至±70V (140V)
- 0.1Hz 至 10Hz 噪声：3.5μVP-P
- 输入偏置电流：50pA (最大值)
- 低失调电压：1.25mV (最大值)
- 低失调漂移：±5μV/°C (最大值)
- CMRR：130dB (最小值)
- 轨至轨输出级
- 输出吸收和供电电流：50mA
- 12MHz 增益带宽乘积
- 21V/μs 摆率
- 11nV/√Hz 噪声密度
- 热停机

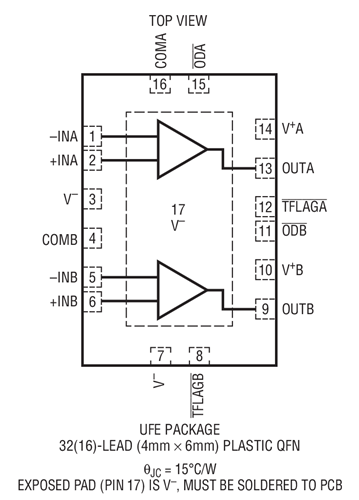

- 4mm x 6mm 16 引脚 QFN 封装
特性
LTC6091 是一款双通道、高电压精准型运算放大器。其低噪声、低偏置电流输入级非常适合于高增益配置。LTC6091 具有低输入失调电压、一个轨至轨输出级，并可采用 140V 单电源或 ±70V 分离型电源供电运行。
LTC6091 在内部提供了针对过热情况的保护功能。当芯片温度接近 150°C时，一个热告警输出 (TFLAG) 将变至运行状态。可利用输出停用引脚 OD 将输出级关断。通过把 OD 引脚连接至热告警输出，器件将在其超出安全工作区时停用输出级。这些引脚可容易地连接至任何逻辑器件系列。
LTC6091 可在采用一个高达 200pF 的输出电容器时保持稳定的单位增益。宽的输入和输出共模范围以及诸多的特性使 LTC6091 适用于众多的高电压应用。
应用
- ATE (自动测试设备)
- 压电式驱动器
- 光电二极管放大器
- 高电压调节器
- 光网络
参数
类型 | 描述 |
仪器仪表和测量 | 阻抗测量和分析 |
