TI德州仪器 LT6238 产品介绍

2026-04-14 0次

说明

低噪声：1.1nV/√Hz
低电源电流：每个放大器的最大电源电流为 3.5mA
低失调电压：350μV (最大值)
快速稳定时间：570ns (至 18 位、2V_P-P 输出)

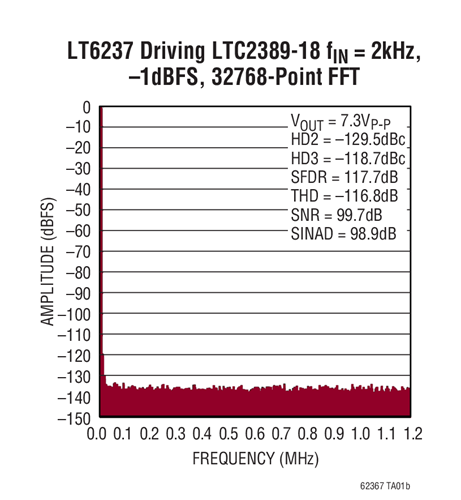

低失真：在 2kHz 时 THD = –116.8dB
宽电源范围：3V 至 12.6V
轨至轨输出摆幅
215MHz 增益带宽乘积
规定温度范围：–40°C 至 125°C
LT6236 停机电流至 10μA (最大值)

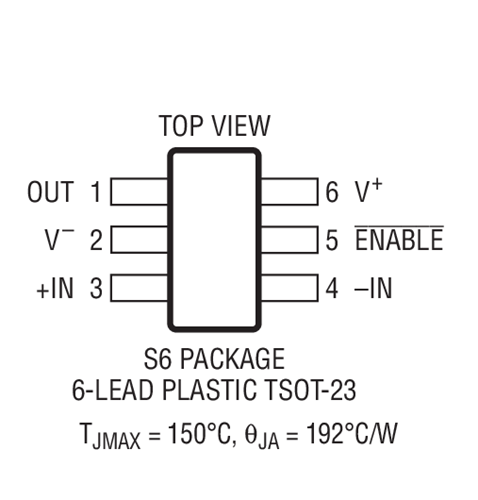

LT6236 采用扁平 (高度仅 1mm) ThinSOT^™ 封装

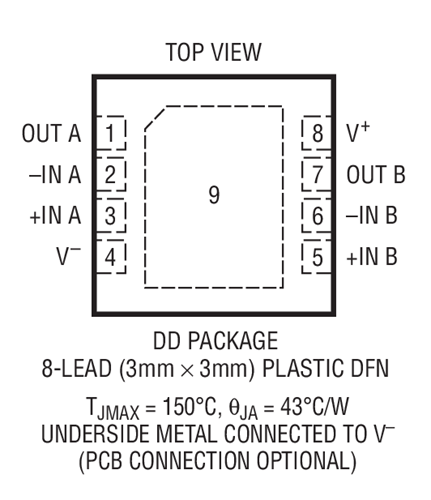

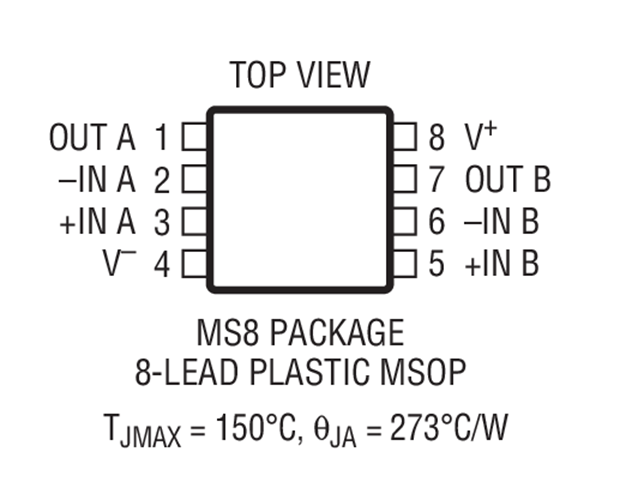

双通道器件 LT6237 采用 3mm x 3mm 8 引线 DFN 封装和 8 引线 MSOP 封装

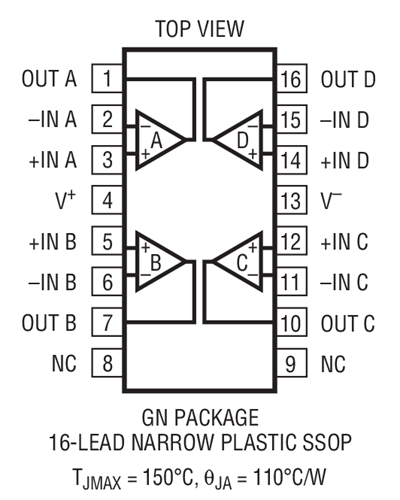

LT6238 采用 16 引线 SSOP 封装

特性

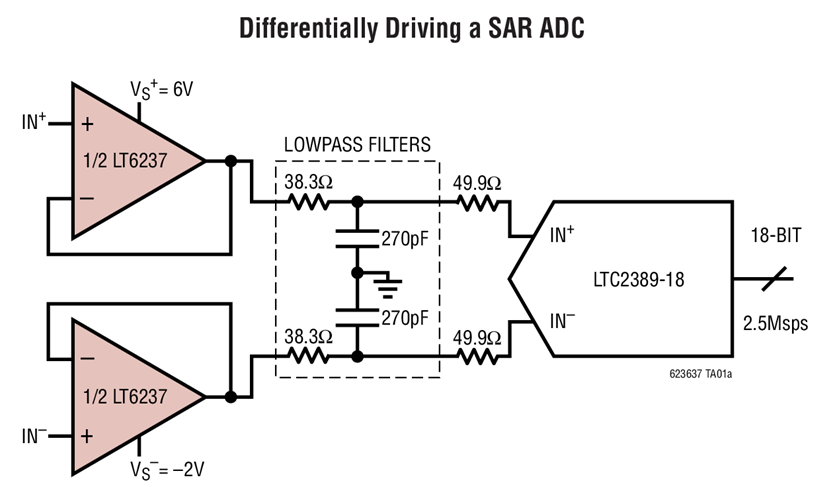

LT^®6236 / LT6237 / LT6238 是单路 / 双路 / 四路低噪声、轨至轨输出运算放大器，具有 1.1nV/√Hz 的输入参考噪声电压密度，且每个放大器仅吸收 3.5mA 的电源电流。这些放大器将非常低的噪声和电源电流与一个 215MHz 的增益带宽乘积和一个 70V/μs 的转换速率组合在一起。低噪声、快速稳定时间和低失调电压使该放大器非常适合驱动低噪声、高速 SAR ADC。LT6236 具有一种停机功能，可用于把电源电流减小至 10μA 以下。

该放大器系列具有一个可在任一电源轨的 50mV 之内摆动的输出，旨在较大限度地拓宽低电源应用中的信号动态范围，并且规格在 3.3V、5V和 ±5V 电源。

LT6236 / LT6237 / LT6238 是 LT6230 / LT6231 / LT6232 的升级产品，可提供相似的性能并降低了 100kHz 以上的宽带噪声。
