TI德州仪器 ADA4500-2 产品介绍

2026-04-14 0次

说明

轨到轨输入和输出
电源抑制比(PSRR)：98dB（最小值）
共模抑制比(CMRR)：95 dB（最小值）
失调电压：120 μV（最大值）
单电源供电：
2.7 V至5.5 V
双电源供电：
±1.35 V至±2.75 V
宽带宽：10 MHz
低噪声
- 2 μV p-p（0.1 Hz至10 Hz）
- 14.5nV/√Hz（1kHz时）
低输入偏置电流：2 pA（最大值）

特性

ADA4500-2是一款双通道、10 MHz、14.5 nV/√Hz、低功耗放大器，具有轨到轨输入和输出摆幅，可采用2.7 V至5.5 V单电源工作，并与业界标准标称电压+3.0 V、+3.3 V、+5.0 V和±2.5 V兼容。

该放大器采用新颖的零交越失真电路拓扑结构，能够在整个轨到轨输入共模范围内提供高线性度，并具有出色的电源抑制比(PSRR)和共模抑制比(CMRR)性能，而不会像传统互补轨到轨输入级那样出现交越失真。所得到的运算放大器还具有出色的精度、宽带宽和极低偏置电流。

这种特性组合使ADA4500-2成为精密传感器应用的理想选择，因为它可以将电源电压变化造成的误差降至最低，同时在整个输入电压范围内保持高CMRR性能。ADA4500-2还是一款适合驱动模数转换器(ADC)的出色放大器，因为其输出不会在共模电压条件下出现失真，这使得ADC能够使用其整个输入电压范围，从而使转换子系统的动态范围达到最大。

传感器、手持式仪器、精密信号调理和病人监护仪等许多应用都能从ADA4500-2的特性获益。

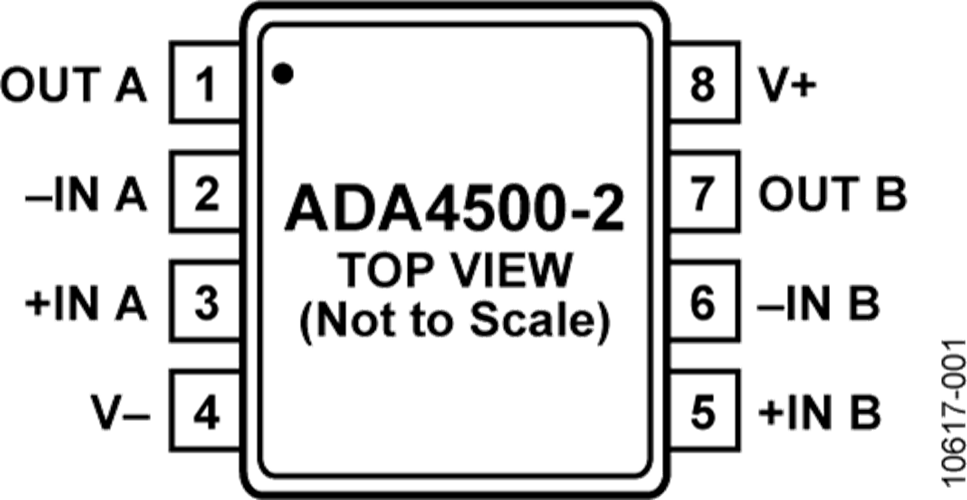

ADA4500-2的额定温度范围为−40°C至+125°C扩展工业温度范围，提供8引脚MSOP封装和8引脚LFCSP封装。

应用
• 压力和位置传感器
• 远程安保
• 医疗监视器
• 过程控制
• 危险探测器
• 光电二极管应用

参数

类型	描述
电能	能量存储系统
仪器仪表和测量	直流源和电源
工业自动化技术 (IAT)	状态监控的振动检测
精密传感器接口	位置检测
