TI德州仪器 ADA4096-4 产品介绍

2026-04-14 0次

说明

输入过压保护，高于或低于供电轨32 V
输入电压最高可以超出电源电压±32 V，并且无相位反转
轨到轨输入和输出摆幅
低功耗：每个放大器60 μA（典型值）
单位增益带宽
800 kHz（典型值，V_SY = ±15 V）
550 kHz（典型值，V_SY = ±5 V）
465 kHz（典型值，V_SY = ±1.5 V）
单电源供电：3 V至30 V
低失调电压：300 μV（最大值）
大信号电压增益：120 dB（典型值）
单位增益稳定
通过汽车应用认证

特性

ADA4096-2双通道和ADA4096-4四通道运算放大器具有微功耗特性和轨到轨输入/输出范围。这些放大器的电源要求极低，保证工作电压范围为3 V至30 V，因而非常适合监控电池使用情况和控制电池充电。良好的动态性能，包括27 nV/√Hz电压噪声密度，则适合电池供电音频应用。这些器件可以处理最高200 pF的容性负载而不会发生振荡。

ADA4096-2和ADA4096-4拥有过压保护输入和二极管，允许输入电压高于或低于供电轨32 V，非常适合鲁棒的工业应用。

ADA4096-2和ADA4096-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护或OVP。

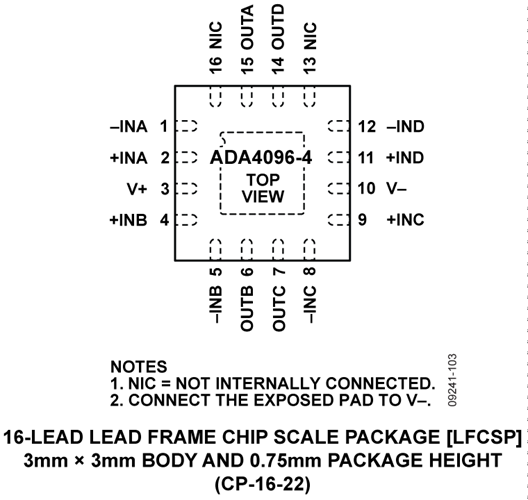

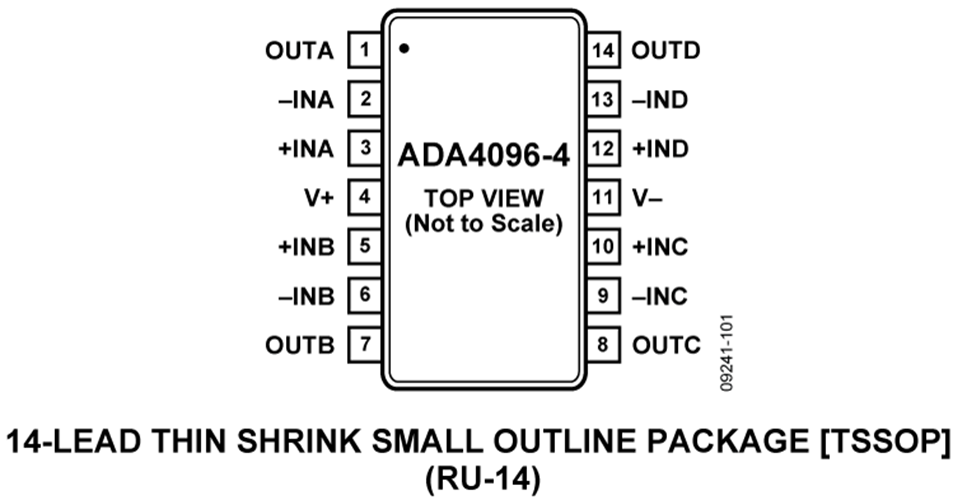

双通道ADA4096-2提供8引脚LFCSP (2 mm × 2 mm)和8引脚MSOP两种封装。ADA4096-4提供16引脚LFCSP (3 mm × 3 mm)和14引脚TSSOP两种封装。

ADA409x系列的额定温度范围为−40°C至+125°C扩展工业温度范围，属于ADI公司不断扩展的30 V、低功耗运算放大器系列。

应用
• 电池监控
• 传感器调理器
• 便携式电源控制
• 便携式仪器仪表
