TI德州仪器_ADA4800_产品介绍

TI德州仪器 ADA4800 产品介绍

2026-04-14 0次

说明

下载ADA4800-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。
内置有源负载、增益为1的缓冲器
极低缓冲功耗
芯片功耗低至20 mW
具有省电特性，可通过GPO 控制来降低有源负载电流
1%快速建立时间，2 V步进： 5 ns
高速缓冲
−3 dB带宽：400 MHz
压摆率：415 V/µs
可调缓存带宽
推挽输出级
可调有源负载电流
小型封装： 1.6 mm × 1.6 mm × 0.55 mm

特性

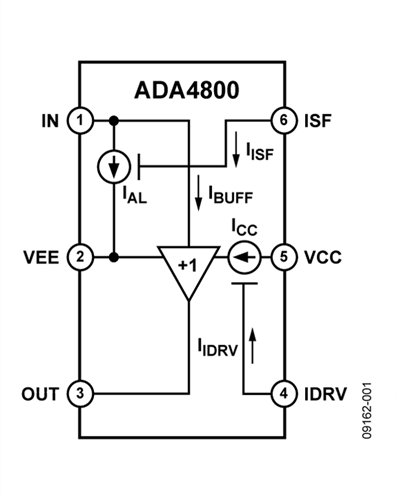

ADA4800是一款内置有源负载的电压缓冲放大器。该单芯片缓冲放大器具有低功耗、高速、低噪声、高压摆率、快速建立和固定增益1等特性，适合电荷耦合器件(CCD)应用。对于CCD应用，有源负载电流源(IAL)可以为开源CCD传感器输出提供负载，缓冲器则可以驱动AFE负载。也可以关闭有源电流负载，将ADA4800仅用作单位增益缓冲器。缓冲器的静态功耗仅20 mW。在注重省电的应用中，ADA4800配有省电模式（请参见“省电模式”部分），可进一步降低总功耗。 ADA4800缓冲器的带宽还完全可通过IDRV引脚调节。

ADA4800的缓冲器采用一个推挽输出级结构，可在信号阶跃的上升、下降沿提供驱动电流和最大压摆能力。当静态电流为5 mA时，缓冲器可提供400 MHz、−3 dB带宽；此时，缓冲器既可用于机器视觉系统的CCD传感器，又可用于数码相机。

ADA4800是驱动ADI公司的 AD9928、AD9990、AD9920A、AD9923A和AD997x系列等12位、14位高分辨率模拟前端(AFE)输入的理想之选。

ADA4800的通用性允许它与不同生产厂商制造的众多CCD传感器实现无缝接口。

ADA4800设计采用4 V至17 V的电源供电，提供1.6 mm × 1.6 mm × 0.55 mm、6引脚LFCSP封装，额定工作温度范围为−40°C至+85°C工业温度范围。

应用
