TI德州仪器 LTC6254 产品介绍

2026-04-14 0次

说明

增益带宽乘积：720MHz
-3dB 频率 (A_V = 1)：400MHz
低静态电流：3.5mA (最大值)
高转换速率：280V/μs
输入共模电压包括两个电源轨
轨至轨输出摆幅
低的宽带电压噪声：2.75nV/√Hz
断电模式：42μA
快速输出恢复
电源电压范围：2.5V 至 5.25V
输入失调电压：350μV (最大值)
大输出电流：90mA
CMRR：105dB
开环增益：60V/mV
工作温度范围：-40°C 至 125°C

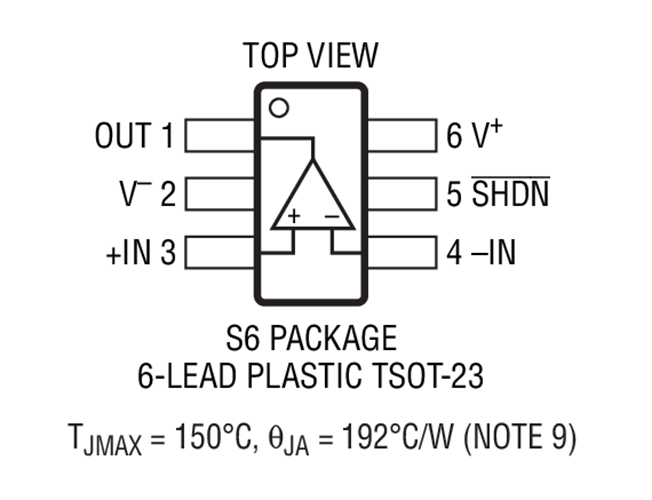

单路器件采用 6 引脚 TSOT-23 封装

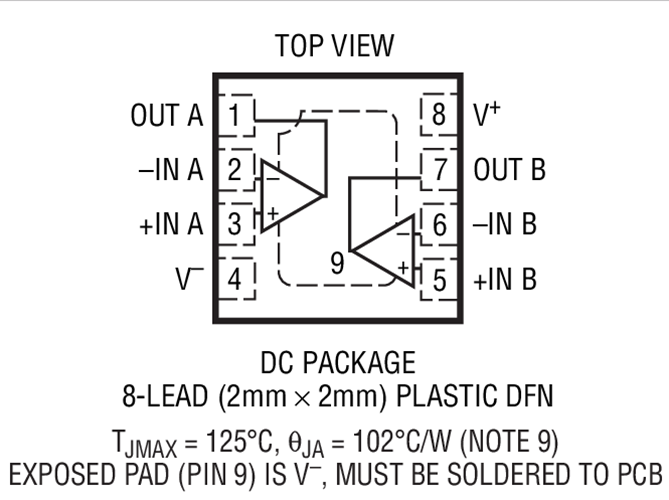

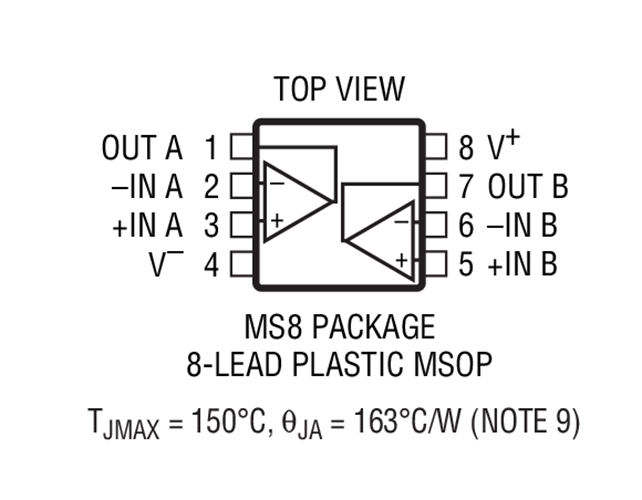

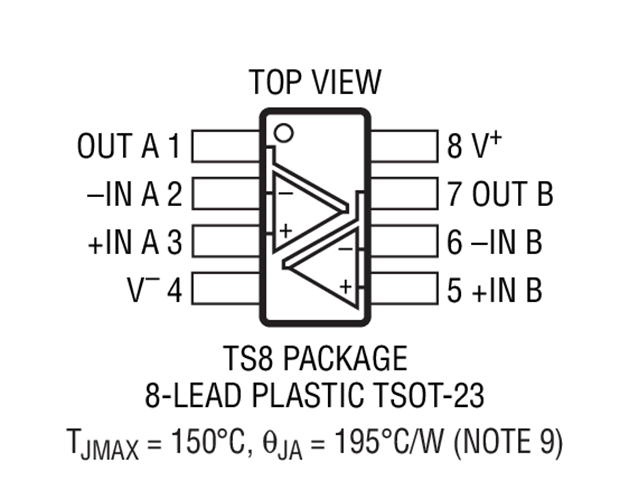

双路器件采用 MS8、2mm x 2mm DFN、8 引脚 TSOT-23、MS10 封装

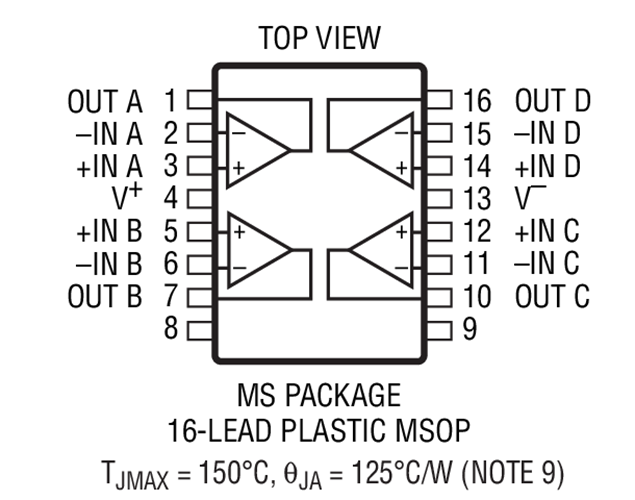

四路器件采用 MS16 封装

特性

LTC^®6252 / LTC6253 / LTC6254 是单路 / 双路 / 四路、低功率、高速、具稳定单位增益的轨至轨输入 / 输出运算放大器。这些器件仅采用 3.5mA 的电源电流，具有一个 720MHz 的增益带宽乘积、280V/μs 转换速率和一个 2.75nV/√Hz 的低输入参考噪声。高带宽、高转换速率、低功耗和低宽带噪声的组合使 LTC6252 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合较低电源电压的高速信号调理系统。

LTC6252 系列可在 2.5V 至 5.25V 的电源电压电平范围内保持高效性能，其技术规格针对 2.7V 和 5.0V 电源进行了全面拟订。

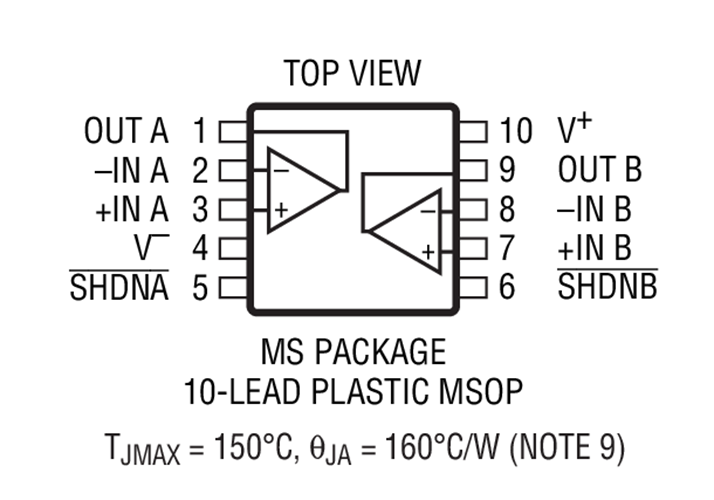

对于那些需要断电功能的应用，采用 MS10 封装的 LTC6252 和 LTC6253 提供了一个停机引脚，该引脚负责停用放大器并将电流消耗降低至 42μA。

LTC6252 系列可以用作许多市售运放的直接替代产品，以减少功耗或改善输入 / 输出范围和性能。
