说明

特性

MAX4805/MAX4805A是8通道高压保护运算放大器。器件为超声系统中的超声传感器回波信号提供了一个完全集成、结构紧凑的放大器探针方案。利用内置探针的缓冲器提高高阻输出传感器的系统信噪比(SNR)，支持更强的穿透深度和灵敏度。MAX4805/MAX4805A可置于超声探针内部，无需对系统(扫描设备)进行任何改变。典型应用包括：高阻压电传感器(PZT)和电容式微机械超声传感器(CMUT)探针的缓冲和放大。MAX4805优化用于PZT，MAX4805A优化用于CMUT。

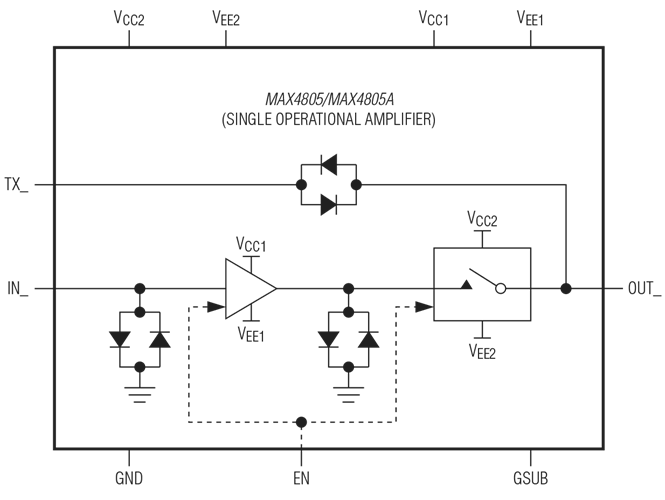

MAX4805/MAX4805A为8路同相配置的运算放大器。这些运算放大器的小信号输出阻抗为65Ω (典型值)，与典型的电缆阻抗相匹配。低噪声放大器具有44MHz (典型值) -3dB带宽和极低的电压、电流噪声，确保优异的噪声系数指标。运算放大器的输出信号通过一个并联、反偏接至GND的二极管进行限幅。

MAX4805/MAX4805A对运算放大器的输入、输出提供高压(HV)保护。运算放大器输入由外部HV电容保护。集成高压自动保护开关可避免放大器输出受HV脉冲的冲击。发射脉冲通过一对集成的反偏二极管传输至传感器。每个通道可承受≤ 100V的发射脉冲。当TX电压大于±2.7V (典型值)时，HV保护自动有效，无需专用的TX/RX信号。

MAX4805和MAX4805A具有不同的输入电流噪声、输入阻抗和电压增益。按照等效的传感器源阻抗，MAX4805或MAX4805A可以进行优化，获得更好的噪声系数。

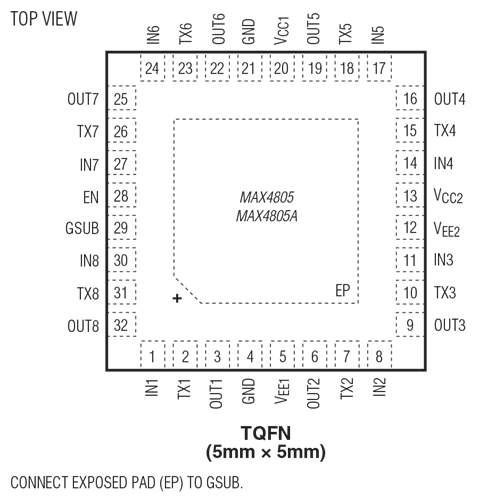

MAX4805/MAX4805A采用32引脚TQFN封装，所有器件工作于0°C至+70°C商业级温度范围。

应用

• 超声成像，PZT NDT探头
• 超声医学成像，CMUT探头
• 超声医学成像，PZT HF探头
