TI德州仪器 ADL8112 产品介绍
2026-04-14
0次
说明
- 具有多种旁路模式的宽带放大器
- 10MHz 至 26.5GHz 的宽工作频率范围
- 集成电源去耦
- 可通过引脚选择四种工作模式
- 内部放大器模式
- 内部旁路模式
- 两种外部旁路模式
- 反射式旁路开关
- 放大器增益：8GHz 至 14GHz 时为 13.5dB（典型值）
- 放大器 OP1dB：8GHz 至 14GHz 时为 11dBm（典型值）
- 放大器 OIP3：8GHz 至 14GHz 时为 22.5dBm（典型值）
- 放大器噪声指数：8GHz 至 14GHz 时为 4dB（典型值）
- 旁路模式插入损耗：8GHz 至 14GHz 时为 3.4dB（典型值）
- 工作温度范围：−40°C 至 +85°C

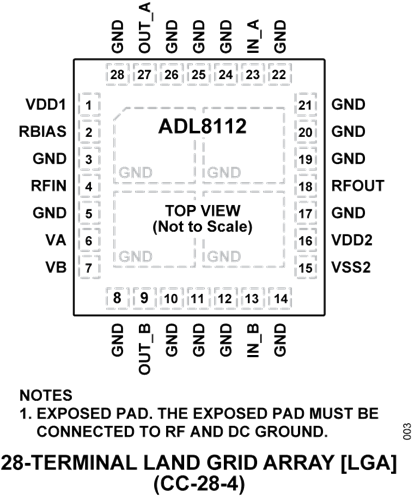

- 符合 RoHS 指令的 6mm × 6mm 28 端子 LGA
特性
ADL8112 是一款具有旁路开关的低噪声放大器 (LNA)，可在 10MHz 至 26.5GHz 的宽频率范围内工作。ADL8112 提供 4dB 的低噪声指数和 22.5dBm 的输出 3 阶交调点 (OIP3)。ADL8112 提供 13.5dB 的增益，该增益可在不同频率、温度、电源下以及在不同套件之间保持稳定。
集成了放大器和两个单刀四掷 (SP4T) 反射式开关，允许有多条路径通过该套件。当存在大输入信号时，增加开关还可提供高 3 阶输入交调点 (IIP3) 路径。通过集成电源去耦电容，只需极少的外部电源去耦。
ADL8112 的额定工作温度范围是 −40°C 至 +85°C。ADL8112 采用 6mm x 6mm、28 引脚基板栅格阵列 (LGA) 封装。
应用
