TI德州仪器 ADPA1122 产品介绍
2026-04-14
0次
说明

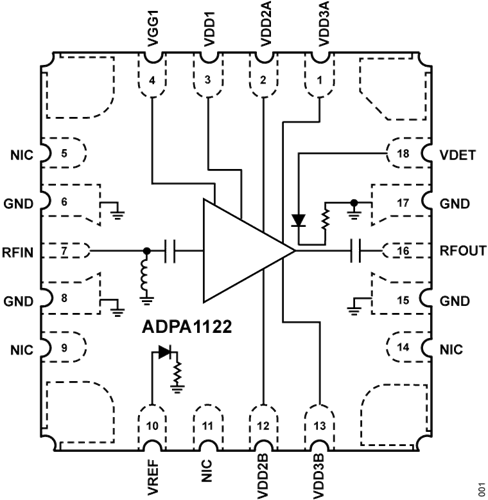

- 内部匹配和交流耦合 20W GaN 功率放大器
- 集成式温度补偿 RF 功率检波器
- PIN = 22 dBm 时的 POUT：9.6GHz 至 11GHz 时为 43.5dBm（典型值）
- 小信号增益：9.6GHz 至 11GHz 时为 31dB（典型值）
- PIN = 22dBm 时的功率增益：8.2GHz 至 11GHz 时为 21.5dB（典型值）
- PAE：9.6GHz 至 11GHz 时为 46%（典型值）
- 电源电压：占空比为 10％ 时，200mA 下为 28V
- 18 端子、7mm × 7mm LCC_HS 封装
特性
ADPA1122 是一款氮化镓 (GaN) 功率放大器，在 8.2GHz 至 11.8Ghz 频率范围内，可提供 43dBm (20W) 功率和高于 43% 的功率附加效率 (PAE)。ADPA1122 在 9.6GHz 至 11GHz 范围内提供 ±0.5 dB 的增益平坦度。
ADPA1122 针对脉冲应用进行了优化，例如军事、航海和气象雷达。

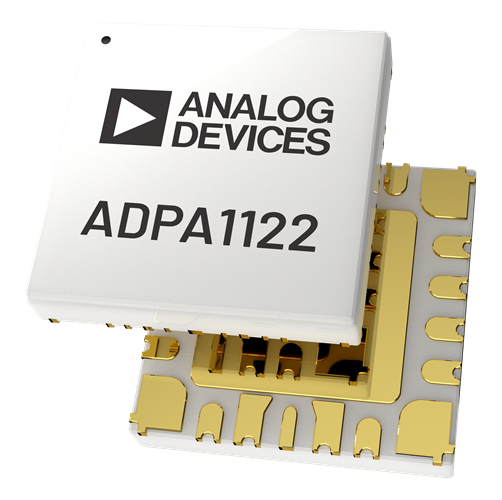

ADPA1122 采用带散热器 [LCC_HS] 的 18 引脚、7mm × 7mm、陶瓷无铅芯片载体封装，具有低热阻，与表贴制造技术兼容。
应用
- 气象雷达
- 船用雷达
- 军用雷达
