说明

特性

ADL8105是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)低噪声宽带放大器，工作频率范围为5 GHz至20 GHz。

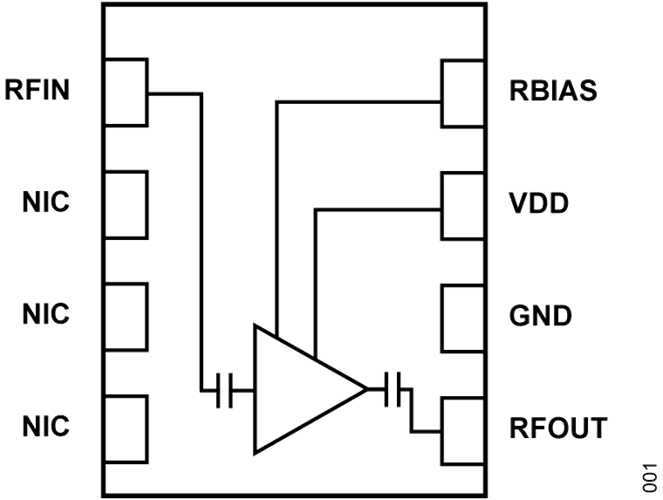

在12 GHz至17 GHz范围内，ADL8105提供27 dB典型增益、1.8 dB典型噪声系数和30.5 dBm典型输出三阶交调截点(OIP3)以及高达20.5 dBm的饱和输出功率(P_SAT)，采用5 V电源电压时功耗仅为90 mA。可通过牺牲OIP3和输出功率(P_OUT)来降低功耗。ADL8105还具有内部匹配50 Ω的输入和输出。RFIN和RFOUT引脚均内部交流耦合，同时集成了偏置电感，使其非常适合基于表贴技术(SMT)的高容量微波无线电应用。

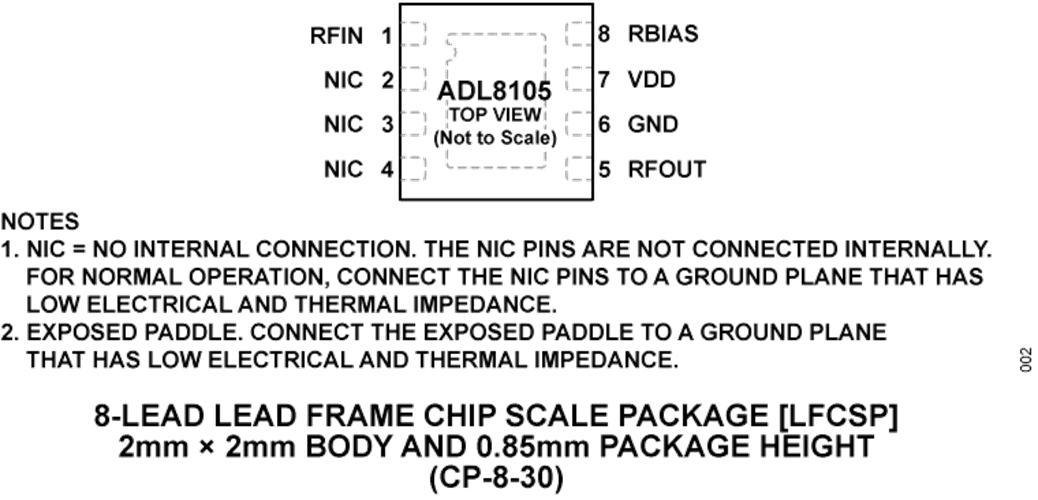

ADL8105采用符合RoHS标准的2 mm × 2 mm 8引脚LFCSP封装。

应用

• 电信
• 卫星通信
• 军用雷达
• 气象雷达
• 电子战
• 仪器仪表
