TI德州仪器 ADPA7008-Die 产品介绍
2026-04-14
0次
说明
ADPA7008 芯片特性
- 输出 P1dB ：22 GHz 到 42 GHz 时为 30.5 dBm（典型值）
- PSAT：22 GHz 到 42 GHz 时为 31 dBm（典型值）
- 增益：22 GHz 到 42 GHz 范围内为 18 dB（典型值）
- 输入回波损耗：22 GHz 到 42 GHz 范围内为 22 dB（典型值）
- 输出回波损耗：22 GHz 到 42 GHz 范围内为 23 dB（典型值）
- 输出 IP3 ：22 GHz 到 42 GHz 时为 38 dBm（典型值）
- 电源电压：1500 mA 时为 5 V（典型值）
- 匹配 50 Ω 的输入输出
- 裸片尺寸：3.610 mm × 3.610 mm × 0.102 mm
ADPA7008AEHZ 特性
- 输出 P1dB ：22 GHz 到 40 GHz 时为 30 dBm（典型值）
- PSAT：22 GHz 到 40 GHz 时为 31 dBm（典型值）
- 增益：22 GHz 到 40 GHz 范围内为 17.5 dB（典型值）
- 输入回波损耗：22 GHz 到 40 GHz 范围内为 12 dB（典型值）
- 输出回波损耗：22 GHz 到 40 GHz 范围内为 9.5 dB（典型值）
- 输出 IP3 ：22 GHz 到 40 GHz 时为 37 dBm（典型值）
- 电源电压：1500 mA 时为 5 V（典型值）
- 匹配 50 Ω 的输入输出

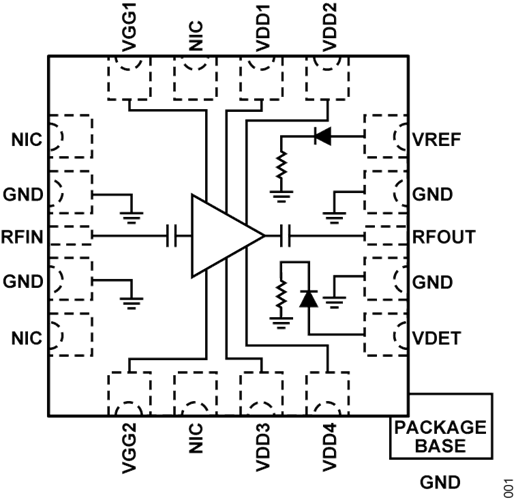

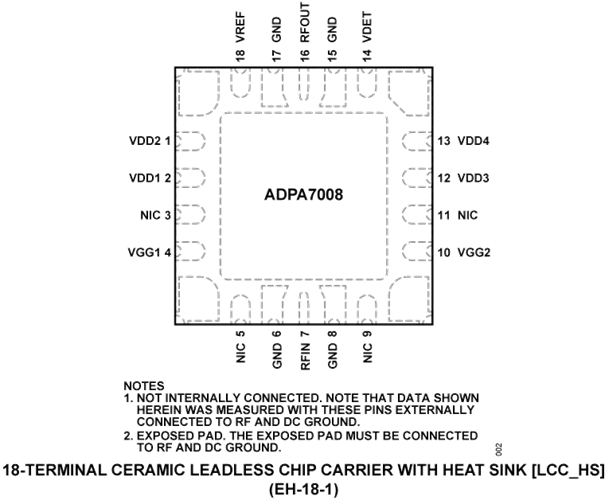

- 带散热片 [LCC_HS] 的 18 端子、7 mm × 7 mm、陶瓷无引线芯片载体
- 集成功率检波器
特性
ADPA7008CHIP 是一款砷化镓 (GaAs) 假晶高电子迁移率晶体管 (pHEMT) 微波单片集成电路 (MMIC) 31 dBm 饱和输出功率（1 W）分布式功率放大器，工作频率为 20 GHz 至 54 GHz。该放大器提供 18 dB 的增益， 1 dB 的压缩 (P1dB) 时的输出功率为 30.5dBm， 在 22 GHz 至 42 GHz 时，输出三阶交调 (IP3) 的典型值为 38 dBm 。ADPA7008CHIP 工作时需要 5 V 的电源电压 (VDD) 输送 1500 mA 的电流，其输入和输出内部匹配到 50 Ω ，便于集成到多芯片模块 (MCM) 中。所有数据均由通过最小长度为 0.076 毫米（3 密耳）的 0.076 毫米（3 密耳）带状键合连接的 RFIN 和 RFOUT 焊盘获得。
应用
- 军用和航空航天
- 测试仪器仪表
- 卫星通信
