TI德州仪器 ADL8150ACPZN 产品介绍
2026-04-14
0次
说明
- OP1dB：18 dBm（典型值，7 GHz至12 GHz时）
- PSAT：22 dBm（典型值，7 GHz至12 GHz时）
- 增益：12 dB（典型值，7 GHz至12 GHz时）
- OIP3：30 dBm（典型值）
- 相位噪声：-172 dBc/Hz（10 kHz失调时）
- 电源电压：5 V (74 mA)
- 6引脚、2 mm × 2 mm LFCSP
特性
ADL8150是一款自偏置砷化镓(GaAs)、单芯片微波集成电路(MMIC)、异质结双极性晶体管(HBT)、低相位噪声放大器，工作频率范围为6 GHz至14 GHz。该放大器提供13 dB增益，1 dB增益压缩(P1dB)时19 dBm的输出功率，7 GHz至11 GHz时31.5 dBm的输出三阶交调点(IP3)。此放大器采用5 V电源(VCC)供电，提供76 mA静态集电极电流(ICQ)。

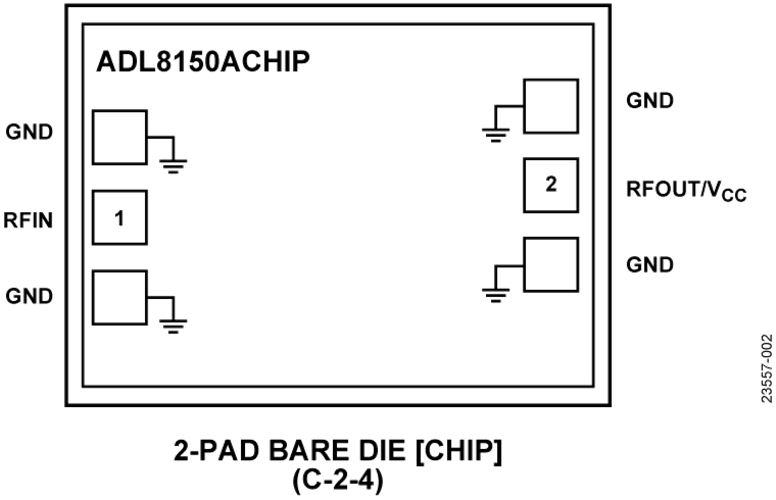

ADL8150还具有内部匹配至50 Ω的输入和输出 (I/O)，可轻松集成到多芯片模块(MCMs)中。所有数据均由通过0.025 mm (1 mil)宽和0.31 mm (12 mil)长的两条线焊连接的芯片获取。
应用
- 军事与太空
- 测试仪器仪表
- 通信
参数
类型 | 描述 |
仪器仪表和测量 | 通信测试设备 |
航空航天和防务 | 国防通讯 |
