TI德州仪器 ADPA7005AEHZ 产品介绍
2026-04-14
0次
说明
ADPA7005AEHZ
- 输出P1dB：高达31 dBm（典型值）
- PSAT：高达32 dBm（典型值）
- 增益：高达15.5 dB（典型值）
- 输出IP3：高达42.5 dBm（典型值）
- 电源电压：5 V(1400 mA)
- 50 Ω匹配输入/输出
- 18引脚、7 mm × 7 mm LCC_HS封装
- 集成功率检波器
ADPA7005CHIP
- 输出P1dB：30.5 dBm（典型值，22 GHz至34 GHz时）
- PSAT：32 dBm（典型值，22 GHz至34 GHz时）
- 增益：17 dB（典型值，22 GHz至34 GHz时）
- 输出IP3：41 dBm（典型值，22 GHz至34 GHz时）
- 电源电压：5 V (1200 mA)
- 50 Ω匹配输入/输出
- 裸片尺寸：3.75 mm × 3.47 mm × 0.1 mm
特性

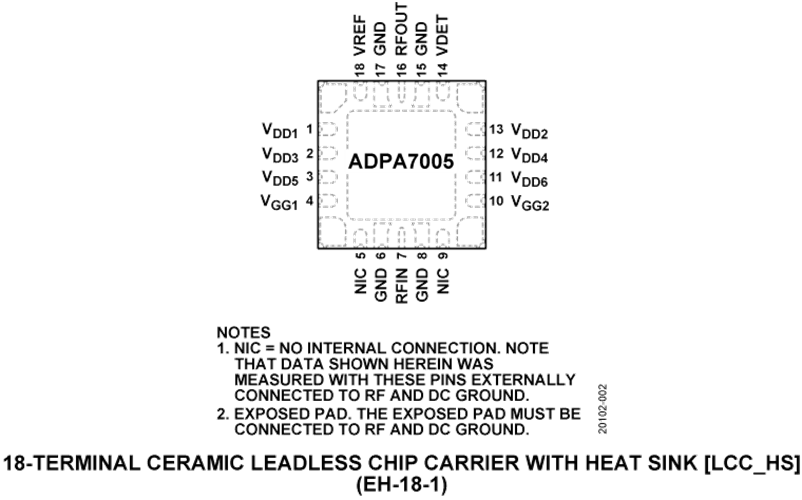

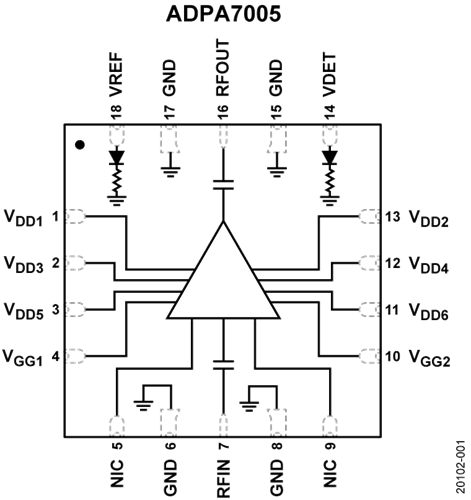

ADPA7005AEHZ
ADPA7005是一款集成温度补偿片内功率检波器的砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)、32 dBm饱和输出功率(PSAT) (>1 W)功率放大器，工作频率范围为18 GHz至44 GHz。ADPA7005可在32 GHz频率下提供15.5 dB的小信号增益和大约32 dBm的PSAT，采用5 V电源供电（参见数据手册中的图26）。ADPA7005在24 GHz至34 GHz范围内具有40 dBm的输出IP3，非常适合线性应用，如需要>30 dBm有效PSAT的电子对抗和仪器仪表应用。RF输入和输出进行内部匹配并经过隔直，以便轻松集成到更高电平组件中。ADPA7005采用带散热器(LCC_HS)的7 mm × 7 mm、18 引脚陶瓷无铅芯片载体封装，具有低热阻，与表贴制造技术兼容。

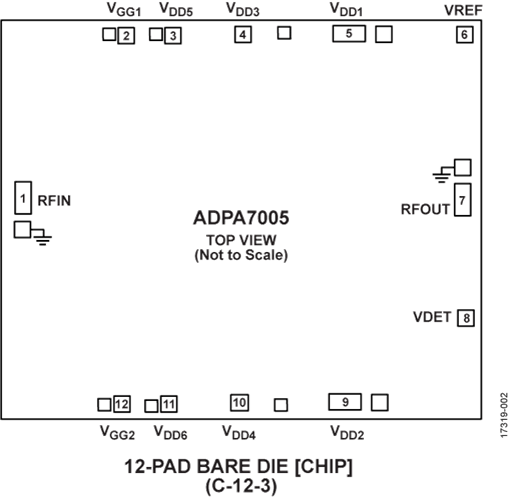

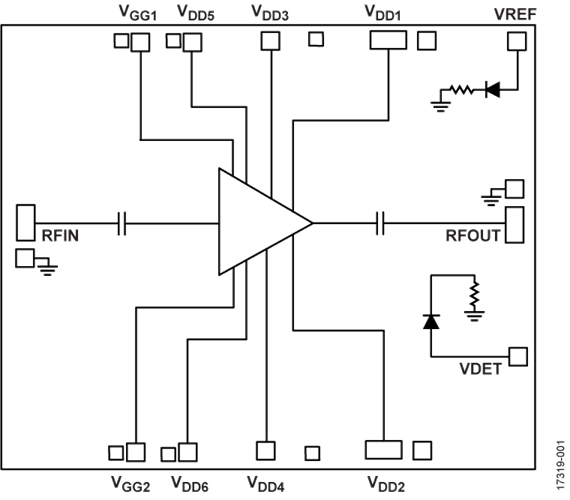

ADPA7005CHIP
ADPA7005CHIP是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)分布式功率放大器，工作频率范围为20 GHz至44 GHz。该放大器提供17 dB小信号增益、30.5 dBm输出功率（1 dB压缩(P1dB)）以及41 dBm典型输出三阶交调点(IP3)。ADPA7005CHIP需要采用5 V电源(VDD)提供1200 mA电流，输入和输出内部匹配50Ω，便于集成到多芯片模块(MCM)中。所有数据均由通过至少0.31 mm长的两条0.025 mm线焊连接的芯片获取。
应用
- 军事与太空
- 测试仪器仪表
- 通信
