TI德州仪器 HMC1114PM5E 产品介绍
2026-04-14
0次
说明
- 高小信号增益：34.5 dB（典型值）
- 高输出功率：PIN = 18 dBm 时为 42 dBm（典型值）
- 高 PAE：PIN = 18 dBm 时为 55%（典型值）
- 频率范围：2.7 GHz 至 3.8 GHz
- 电源电压：静态电流为 150 mA 时 VDD = 28 V
- 5 mm × 5 mm、 32 引脚 LFCSP_CAV 封装
特性

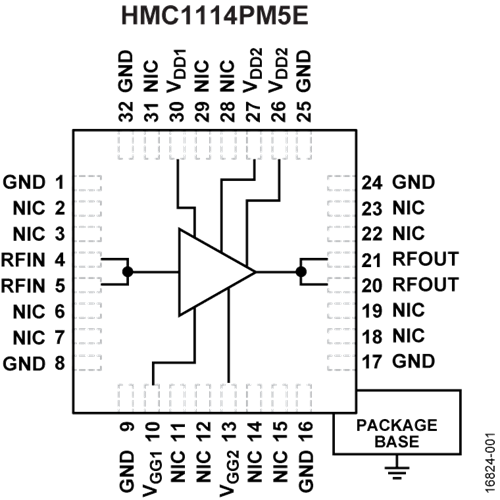

HMC1114PM5E 是一款氮化镓 (GaN) 宽带功率放大器，可在 18 dBm 的输入功率 (PIN) 下，在 2.7 GHz 至 3.8 GHz 瞬时带宽范围上实现大于 10 W (高达 42 dBm) 的输出（典型值），功率附加效率 (PAE) 高达 55%。在小信号电平下，增益平坦度典型值小于 1 dB。
HMC1114PM5E 适合脉冲波或连续波 (CW) 应用，例如无线基础设施、雷达、公共移动射频和通用放大技术。
应用
- 适合公共移动射频的长时间电池供电运行
- 无线基础设施的功率放大器级
- 测试与测量设备
- 商用和军用雷达
- 通用变送器应用
参数
类型 | 描述 |
航空航天和防务 | 电子监控和对抗 |
