TI德州仪器 HMC8114 产品介绍
2026-04-14
0次
说明
- 工作频率范围：5.8 GHz至18 GHz
- 小信号增益：68 dB（典型值）
- 饱和RF输出功率：49.3 dBm（典型值，(PSAT)）
- 增益控制范围：61 dB，具有1 dB LSB
- 工作底板温度范围：-20°C至+64°C (TBP)
- 状态和控制接口5 V TTL兼容
- 8位SPI衰减器控制
- 过温和RF OUT过压驻波比保护
- 报警状态通过控制连接器通信
- 通过底板传导冷却
- 有源RF密封电路
- 控制印刷电路组件涂层符合标准环保要求
- 按照MIL-S-901D符合A级、高撞击性冲击要求
- 符合MIL-STD-167-1A抗振性要求
特性

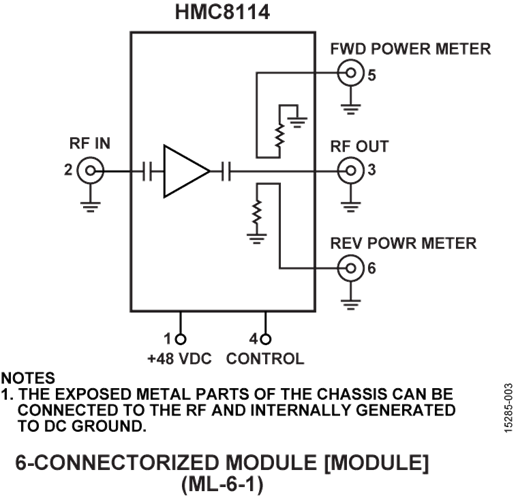

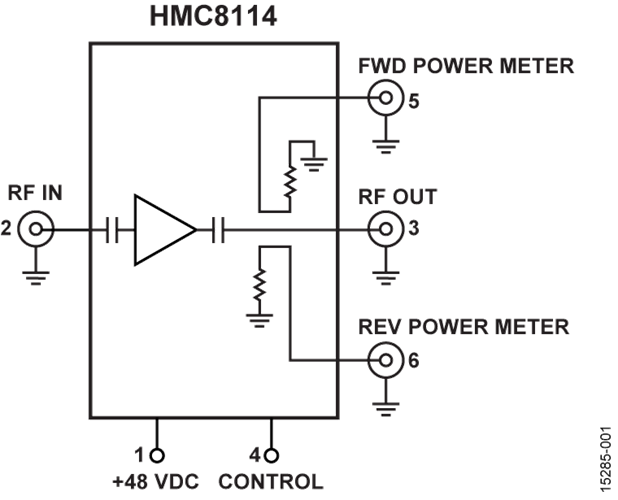

HMC8114是一款90 W、氮化镓(GaN)、单芯片微波集成电路(MMIC)功率放大器(PA)模块，工作频率范围为5.8 GHz至18 GHz，提供环保密封底盘封装。
该放大器通常提供68 dB小信号增益和49.3 dBm饱和射频(RF)输出功率。该放大器采用48 V直流电源的功耗为1 kW。隔直RF输入和输出匹配至50 Ω，使用方便。
应用
