ADL5723

推荐新设计使用

10.1 GHz至11.7 GHz、低噪声放大器

TI德州仪器 ADL5723 产品介绍

2026-04-14 0次

说明

频率范围：10.1 GHz至11.7 GHz
典型增益：>24 dB
低噪声输入
- 噪声系数
  - 2.2 dB（典型值，10.1 GHz）
  - 2.3 dB（典型值，11.7 GHz）
高线性度输入
- ≥2.2 dBm（典型值）输入三阶交调截点(IIP3)
- −10 dBm（典型值）输入1 dB压缩点(P1dB)
匹配50 Ω单端输入
匹配100 Ω差分输出

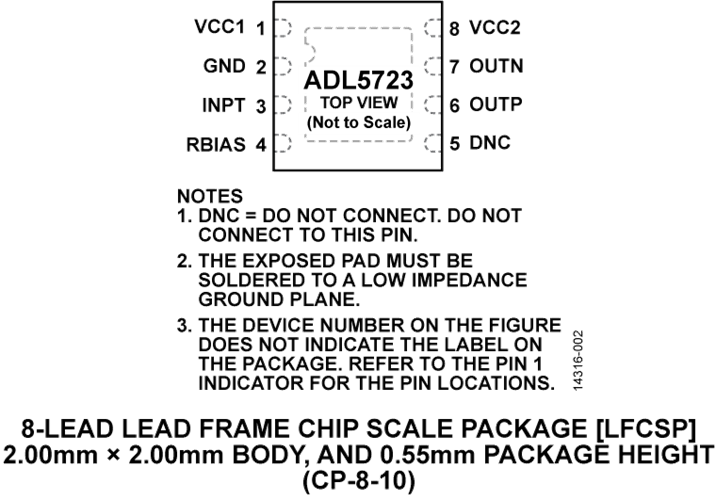

8引脚、2.00 mm × 2.00 mm LFCSP微波封装

特性

ADL5723是一款针对微波无线链路接收器设计的窄带、高性能、低噪声放大器。单芯片硅锗(SiGe)设计在10.1 GHz至11.7 GHz频率范围内针对微波无线链路频带进行优化。该独特的设计提供单端50 Ω输入阻抗和100 Ω平衡差分输出，非常适合驱动ADI公司的差分下变频器和射频(RF)采样模数转换器(ADC)。该LNA提供在过去需要极其昂贵的III-V化合物工艺技术才能实现的噪声系数性能。

ADL5721、ADL5723和ADL5726窄带LNA系列采用小型、散热增强型2.00 mm × 2.00 mm LFCSP封装。ADL5721、ADL5723和ADL5726系列的额定温度范围为-40°C至+85°C。
