TI德州仪器 RH5596S 产品介绍
2026-04-14
0次
说明
- 超宽匹配输入频率范围：100MHz 至 40GHz
- 32 dB 线性动态范围（< ±1dB 误差）
- 29mV/dB 对数斜率
- 在 200MHz 至 30GHz 范围内具有 ±1dB 的平坦响应
- 对高波峰因数（高达 12 dB）调制波形进行精确的 RMS 功率测量
- 低功耗关断模式
- 低电源电流：3.3V 时为 30mA（典型值）
商业空间特性
- 支持航空航天应用
- 合规证书
- 晶圆扩散批次具有可追溯性
- 老化测试、耐久试验和德尔塔分析
- 辐射批次验收测试 (RLAT)
- 总电离辐射剂量 (TID)
- 辐射基准
- 有效线性能量转移 (LET) 不会发生单事件闭锁 SEL：≤ 80 MeV-cm2/mg
特性

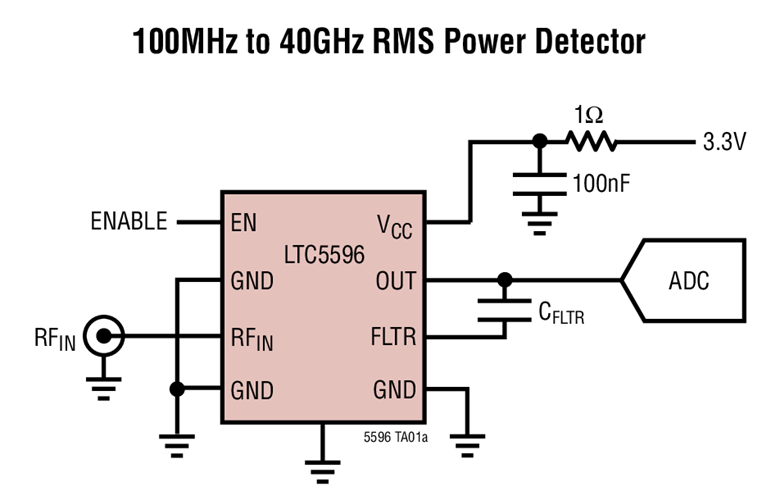

RH5596S 是一款高精度 RMS 功率检波器，可提供极宽的 RF 输入带宽（100MHz 至 40GHz）。因此，该套件适用于广泛的 RF 和微波应用，例如点对点微波链路、仪器仪表和功率控制应用。
该检波器的直流输出电压是施加到 RF 输入的平均信号功率的精确表示值。响应在 35dB 动态范围内具有 29mV/dB 对数斜率的 dB 线性度，且精度通常优于 ±1dB。该检波器特别适合于测量波峰因数 (CF) 高达 12dB 的波形，还可测量在测量过程中呈现出明显波峰因数变化的波形。
为了获得更高的精度和更低的输出纹波，可以通过 FLTR 引脚与 OUT 引脚之间连接的电容器对平均带宽进行外部调节。
使能接口可使套件在活动测量模式和低功耗关断模式之间切换。
应用
- RMS 功率测量
- 接收和发射增益控制
- RF PA 发射功率控制
参数
类型 | 描述 |
航空航天和防务 | 航空航天技术解决方案 |
