TI德州仪器 ADL6012 产品介绍
2026-04-14
0次
说明
- 包络带宽超过 500 MHz
- 快速响应时间
- 0.6 ns 输出上升时间
- 从 10 dBm 到无 RF 输入的下降时间为 1.3 ns
- 0.5 ns 输出传播延迟（上升沿）
- 10 dBm 时，传播延迟为 1.3 ns（下降沿）
- 宽带 50 Ω 输入阻抗
- 平坦的频率响应，斜率变化最小
- 高达 43.5 GHz 时的误差为 ±1 dB
- 高达 43.5 GHz 时的输入范围为 −25 dBm 至 +15 dBm
- 准差分 100Ω 输出接口，适合驱动 100 差分负载
- 可调输出共模电压
- 灵活的电源电压：3.15 V 至 5.25 V

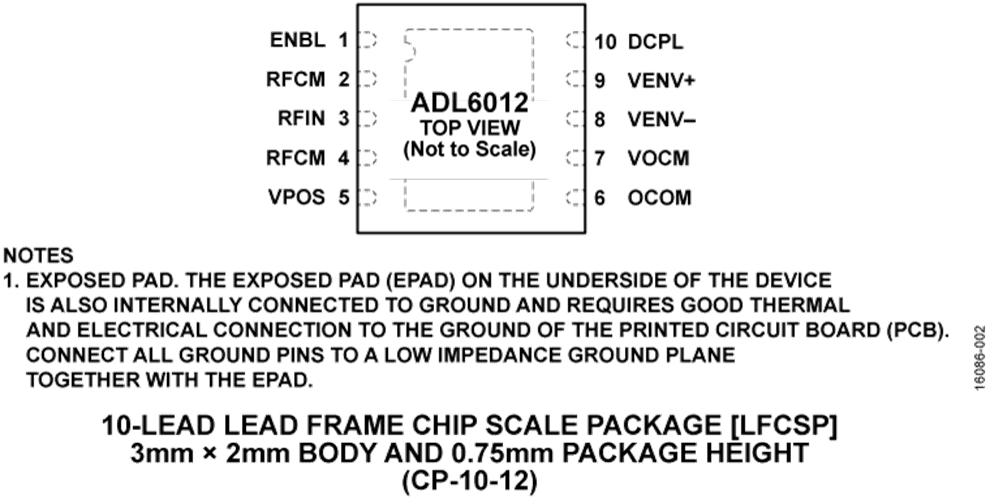

- 3 mm × 2 mm 10 引脚 LFCSP 封装
特性
ADL6012是一款通用宽带包络检波器，工作频率范围为2 GHz到67 GHz。该器件具有500 MHz宽包络带宽和0.6 ns快速上升时间特性，适合各种应用，包括宽带包络跟踪、发射器本振(LO)泄漏校正和高分辨率脉冲（雷达）检测。

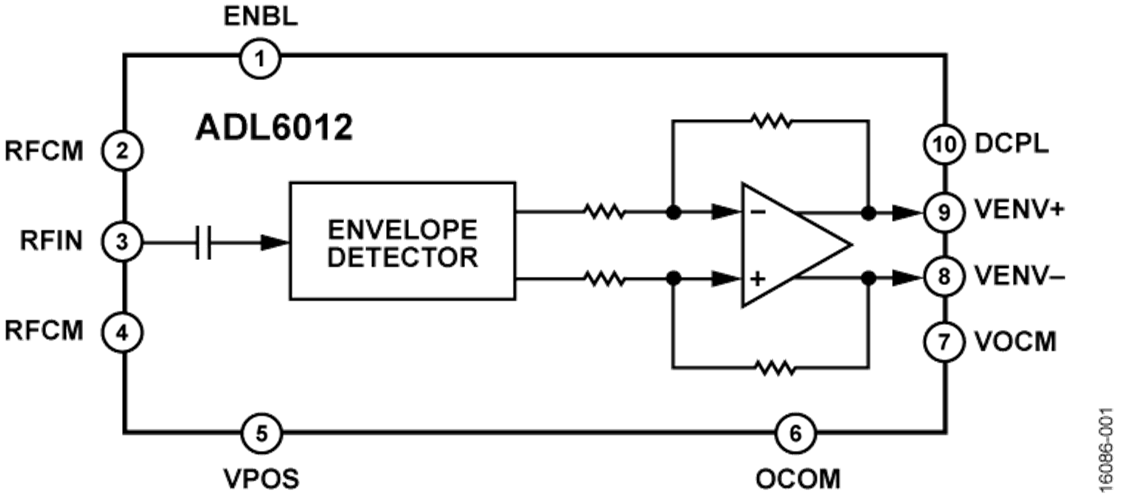

ADL6012在宽频率范围内提供稳定响应，具有出色的温度稳定性。该器件采用专有技术，可独立检测RF输入的正负包络。与经典的二极管检波器架构相比，由于非线性源负载导致的RF输入端偶数阶失真也会相应地降低。
通过VENV+和VENV−引脚形成的准差分输出接口具有匹配的100 Ω差分输出阻抗，旨在驱动100 Ω差分负载，每个输出提供高达2 pF的接地电容。该输出接口提供检测和放大的正负包络，并使用外部施加于VOCM接口的电压进行电平转换。此配置简化了与高速模数转换器(ADC)的接口。
ADL6012的工作温度范围为-55°C至+125°C，提供10引脚、3 mm × 2 mm LFCSP封装。
应用
- 包络跟踪
- 点对点微波连接
- 微波点对点链路
- 微波仪器仪表
- 军用无线电
- 脉冲雷达接收机
- 宽带功率放大器线性化
参数
类型 | 描述 |
通信 | 宽带RF信号处理 |
航空航天和防务 | 航空航天和防务雷达系统 |
仪器仪表和测量 | 自动化测试设备 |
