TI德州仪器 ADL5910 产品介绍

2026-04-14 0次

说明

宽输入频率范围： DC至6 GHz
RF输入范围： 45 dB（-30 dBm至+15 dBm*）
输入包络阈值检测和锁存
可编程阈值和锁存器复位功能
快速响应时间： 20 ns（从RFIN至锁存器）

所有功能：稳定的温度和电源
工作电压：3 V和5 V（−55°C至+125°C）
低功耗： 2.5 mA（电源电压：3.0 V）
关断模式功耗：<100 µA

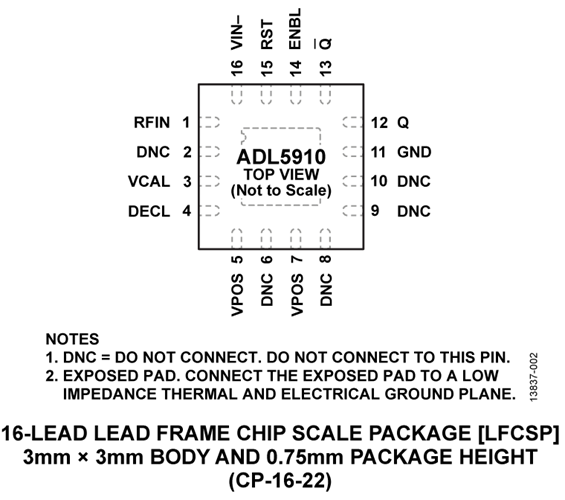

16引脚、3mm x 3mm LFCSP封装

特性

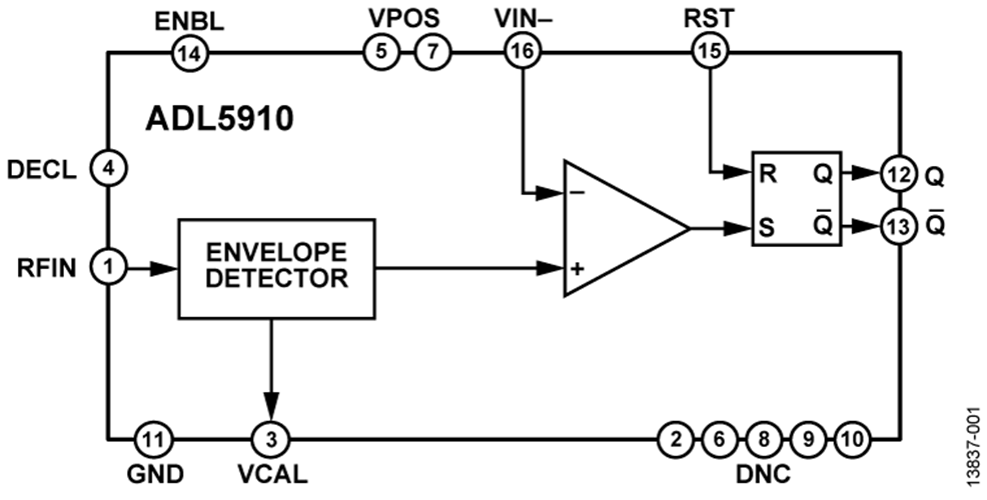

ADL5910是一款包络阈值检波器，工作频率范围是DC至6 GHz。 RF输入信号可驱动内部包络检波器。包络检波器的输出电压可驱动同样由用户定义输入电压驱动的比较器。当包络检波器电压超过用户定义阈值电压时，事件将被锁定在S-R触发器中。超过用户编程阈值电压的RF输入信号至输出锁存的响应时间为20 ns。锁存事件保持在触发器上直至施加复位脉冲。

ADL5910的RF输入采用直流耦合，支持任意的低输入频率操作。它采用3V或5V电源工作，功耗为2.5 mA。在ENBL引脚上施加逻辑低信号时，禁用模式将此电流降至100 µA。

ADL5910采用3 mm x 3 mm、16引脚LFCSP封装，具有−55°C至+125°C的宽工作温度范围。
