TI德州仪器 ADL5904 产品介绍
2026-04-14
0次
说明
- RMS和包络阈值检测
- 宽输入频率范围： DC MHz至6 GHz
- RF输入范围： 45 dB（+15 dBm至-30 dBm）
- RMS线性dB输出，调整比例33 mV/dB
- 输入包络阈值检测和锁存
- 可编程阈值和锁存器复位功能
- 快速响应时间： 20 ns（从RFIN至锁存器）
- 所有功能：稳定的温度和电源
- 工作电压：3 V和5 V（-40°C至+105°C）
- 低功耗： 2.5 mA（电源电压：3.0 V）
- 关断模式功耗：<100 µA
- 16引脚、3 mm × 3 mm LFCSP封装
特性
ADL5904是一款双功能射频(RF) TruPwr™检波器，工作频率范围为DC至6 GHz。它提供rms功率测量以及可编程包络阈值检测功能。
rms功率测量功能具有45 dB检测范围，标称范围为-30 dBm至+15 dBm。rms功率测量功能提供低功耗性能，具备内在无纹波误差传递功能。

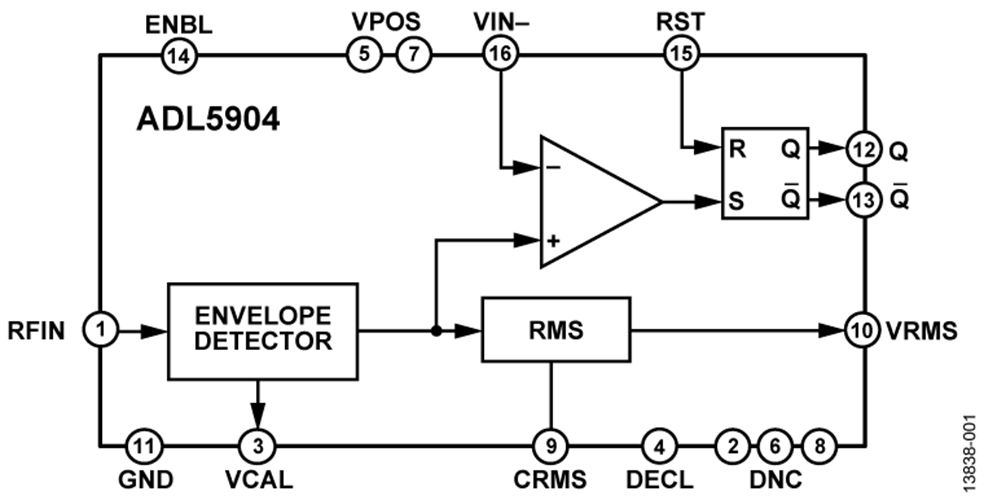

利用包络阈值检测功能，将内部包络检波器电压与用户定义的输入电压进行比较。当包络检波器电压超过用户定义阈值电压时，内部比较器捕获事件并将其锁定在设置/复位(SR)触发器中。超过用户编程阈值的RF输入信号至输出锁存的响应时间为12 ns。锁存事件保持在触发器上直至施加复位脉冲。
ADL5904的RF输入采用直流耦合，支持任意的低交流频率操作。它采用3.3 V电源工作，功耗为3.5 mA。在ENBL引脚上施加逻辑低信号时，禁用模式将此电流降至100 μA。
ADL5904采用3 mm x 3 mm、16引脚LFCSP封装，具有-40°C至+105°C的宽工作温度范围。
应用
- 发射机信号强度指示(TSSI)
- 无线功率放大器输入和输出保护
- 无线接收机输入保护
参数
类型 | 描述 |
航空航天和防务 | 国防通讯 |
