说明

特性

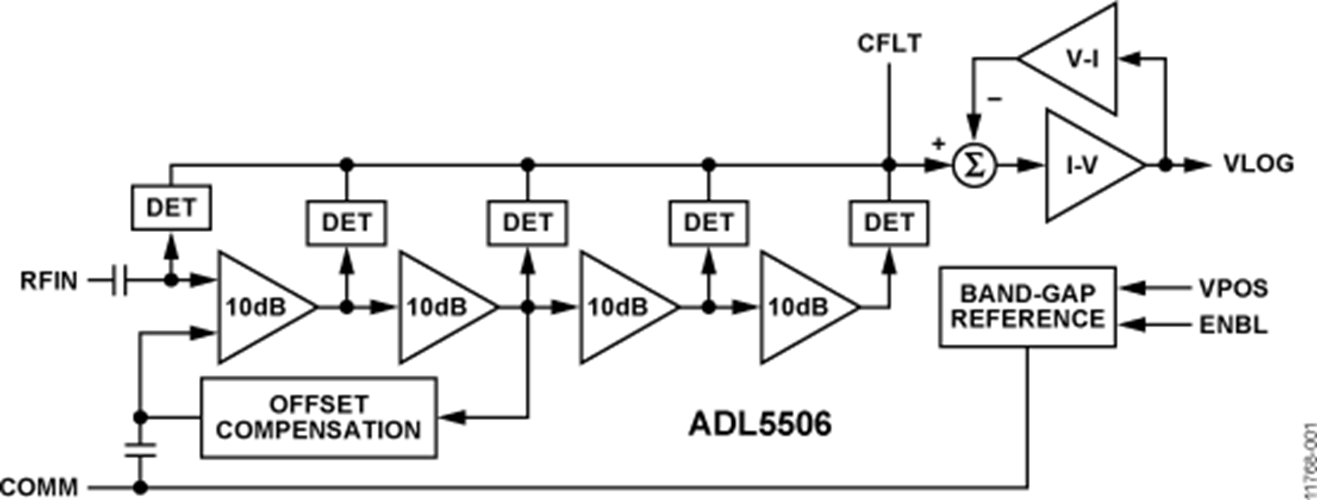

ADL5506是一款完整的低成本子系统，用于30 MHz至4.5 GHz频率范围内的RF信号测量，典型动态范围为45 dB，主要用于各种无线终端设备。与采用分立式二极管检波器的方案相比，它能够提供更宽的动态范围和更高的精度，在−40°C到+85°C温度范围内的温度稳定性尤为出色。

同时灵敏度较高，允许以较低功率电平进行测量，从而降低了耦合至检波器所需的功耗。该器件本质上是一款电压响应型器件，典型动态范围为45 dB。

为了方便起见，信号使用5 pF电容和宽带50 Ω匹配电阻在内部交流耦合至52 Ω外部分流电阻。在转折频率约19 MHz时，此高通耦合可使工作频率较低。因此，信号源可以直流接地。

由于输入信号电平从1.25 mV rms (-45 dBm)增加到224 rms (0 dBm)，ADL5506输出从0.14 V附近升高至略微超出1 V。输出与输入功率水平的对数成比例；换言之，读数以分贝值直接呈现，900 MHz时约为18 mV/dB。当需要增加输入波形求平均值的时间间隔时，可在VLOG引脚与CFLT引脚之间连接一个电容。

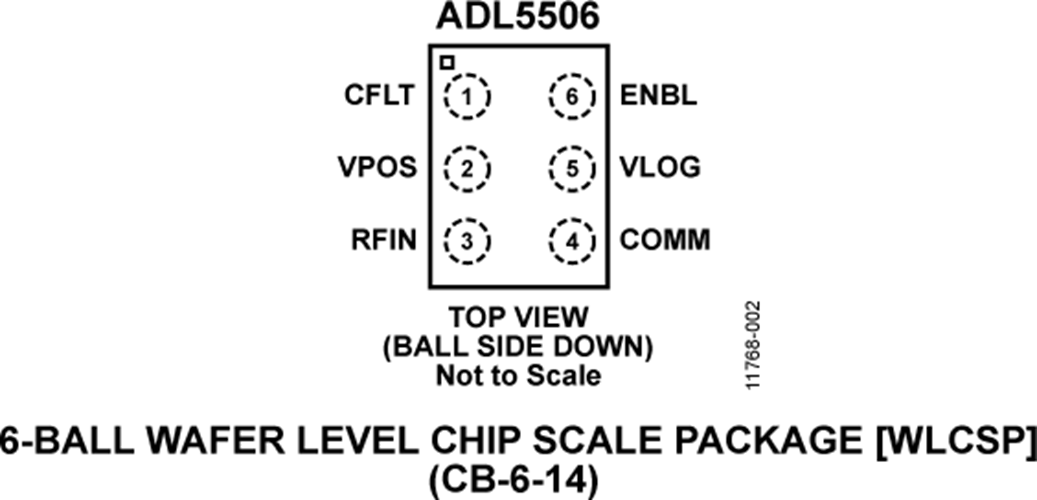

ADL5506采用6引脚WLCSP封装，电源电压为3.0 V时功耗为3.8 mA。关断后，典型禁用电流低于1 µA。

应用

• 用于无线终端设备的RSSI和TSSI
• RF发射机或接收机功率测量
• 汽车RF双向放大器
