TI德州仪器 ADL5903 产品介绍

2026-04-14 0次

说明

精确的均方根至直流转换（200 MHz至6 GHz）
测量动态范围：35 dB
无纹波传递功能
单端输入，兼容50 Ω信号源
无需外部匹配
线性dB输出，调整至35.5 mV/dB (900 MHz)
波形与调制独立，如：
GSM/CDMA/W-CDMA
/TD-SCDMA/LTE
出色的温度稳定性
采用3.0 V 至5.0 V电源供电，工作温度范围为−55°C至+125°C
低功耗： 3 mA（3.0 V至5.0 V电源）

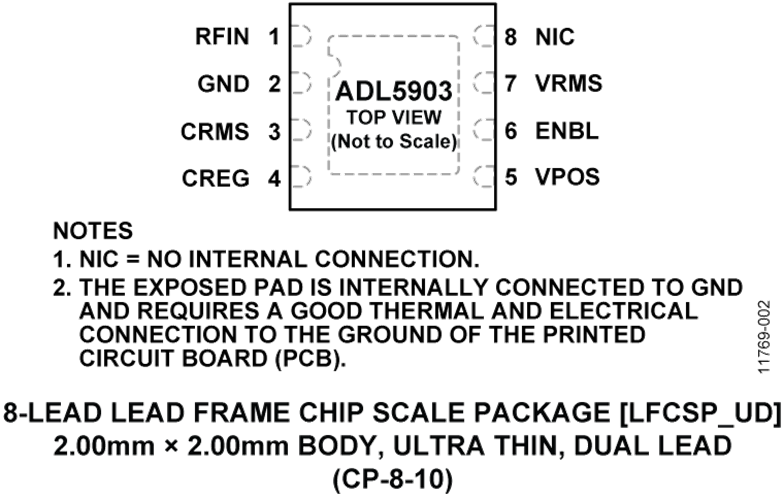

8引脚、2 mm × 2 mm LFCSP封装

特性

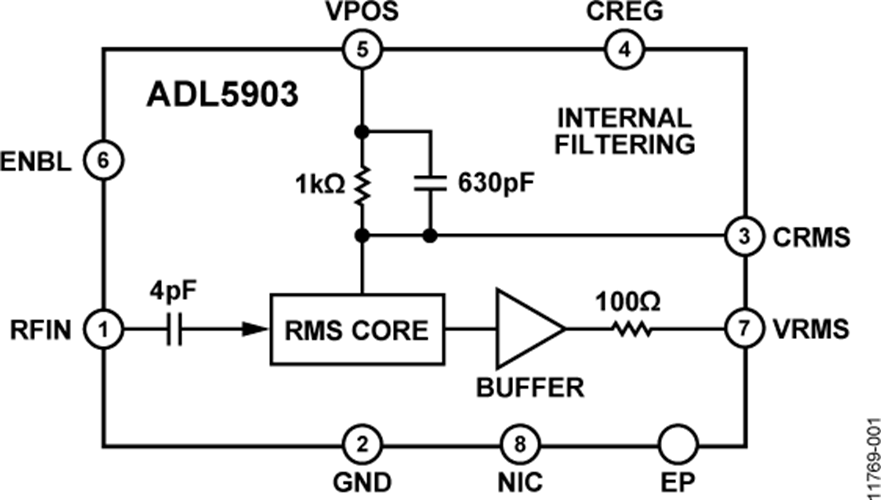

ADL5903是一款真均方根响应功率检波器，具有35 dB测量范围。该器件提供低功耗性能，具备内在无纹波误差传递功能。

ADL5903为需要进行精确信号功率测量的各种高频系统提供了解决方案。该器件采用3.0 V至5.0 V单电源供电，仅需几个电容即可方便地使用，并且能够以单端驱动，或使用巴伦以差分输入驱动。片内匹配网络可在器件额定频率范围内提供良好的回损性能。 ADL5903可在200 MHz至6 GHz频率范围内工作，支持的输入范围为−30 dBm至+20 dBm。

ADL5903可用于确定带复杂调制包络的高频信号真功率，包括大波峰因数信号，如GSM、CDMA、W-CDMA、TD-SCDMA和LTE调制信号。然后，输出便与输入均方根值的对数成比例。换言之，读数以分贝值直接呈现，900 MHz时调整至大约35.5 mV/dB。

ADL5903具有低功耗工作特性，禁用模式则进一步降低功耗。当ADL5903通过ENBL引脚上的逻辑低电平而进入关断模式时，其功耗低于100 μA。 ADL5903采用2 mm × 2 mm、8引脚LFCSP封装，具有−55°C至+125°C的宽工作温度范围。
