TI德州仪器 ADL5501S 产品介绍
2026-04-14
0次
说明
- 真均方根响应
- 出色的温度稳定性
- 输入动态范围最高达30 dB
- 50 Ω输入阻抗
- 最大输入：1.25 V rms、15 dBm
- 单电源供电：2.7 V至5.5 V
- 低功耗：3.3 mW（3 V电源）
特性

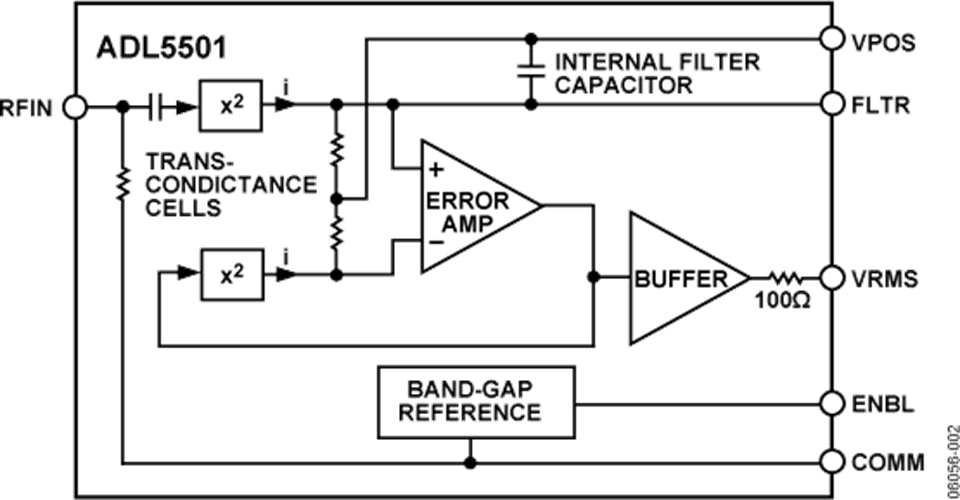

ADL5501S是一款均值响应功率检波器，适用于50 MHz至6 GHz的高频接收机和发射机信号链。它易于使用，仅需2.7 V至5.5 V单电源和一个电源去耦电容便可工作。输入为内部交流耦合，具有50 Ω标称输入阻抗。输出为线性响应直流电压，转换增益
ADL5501S主要用于简单和复合波形的真功率测量，特别适合测量高波峰因素（高峰值-均方根比）信号，如基于CDMA、CDMA2000、W-CDMA、QPSK/QAM的OFDM波形等。片内调制滤波器可以满足大多数波形的求平均值需要。
输出端的片内100 Ω串联电阻与外部分流电容配合使用，可建立低通滤波器响应，从而减少直流输出电压中的残留纹波。对于更复杂的波形，可以利用FLTR引脚上的外部电容进行补充信号解调。 ADL5501S在30 dB范围内具有出色的温度稳定性；在整个温度范围及动态范围的上段，测量误差接近于0 dB。除温度稳定性外，ADL5501S还具有出色的工艺稳定性，从而进一步降低了校准复杂度。
