说明

特性

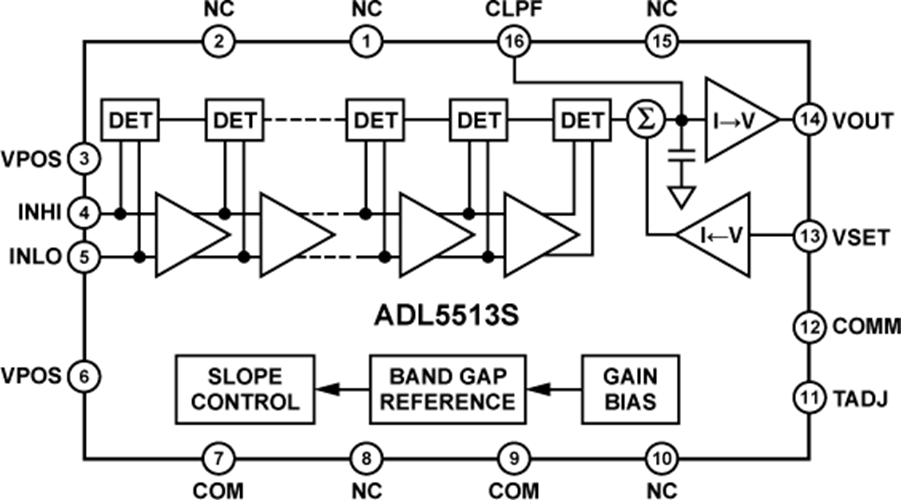

ADL5513是一款解调对数放大器，能够将RF输入信号精确地转换为相应的dB输出。它在级联放大器链上采用渐进压缩技术，每一级均配有检波器单元。该器件有测量和控制器两种工作模式。针对最高4 GHz的信号，ADL5513能保持精确的对数一致性。输入动态范围典型值为：80 dB（以50 Ω为基准）时误差小于±3 dB、74 dB时误差小于±1 dB。该动态范围可在整个4 GHz频率范围内几乎保持不变。ADL5513的响应时间为20 ns，能够检测脉冲频率50 MHz以上的RF突发脉冲。在环境温度条件下，该器件具有极佳的对数截距稳定性。需在2.7 V至5.5 V电源供电下工作。它的功耗为31 mA，当设备禁用时降至200 μA。

ADL5513可以配置成向功率放大器提供控制电压，或提供VOUT引脚的测量输出。因为输出可以用于控制器应用，所以宽带噪声问题得到了特别处理，可降至较小。在这种模式下，设定点控制电压作用于VSET引脚。经过RF放大器的反馈环路通过VOUT实现闭合，其输出将放大器的输出调节至与VSET相对应的幅度。ADL5513可通过VOUT引脚提供0 V至(VPOS − 0.1 V)输出，适合控制器应用。作为测量器件，VOUT在外部与VSET相连，以产生输出电压VOUT，它是RF输入信号幅度的线性dB增函数。

对数斜率为21 mV/dB，由VSET接口确定。用INHI输入时，截距为-88 dBm（以50 Ω、连续波形输入、900 MHz为基准）。这些参数非常稳定，不随电源电压和温度波动而变化。

ADL5513采用SiGe双极性IC工艺制造。
