TI德州仪器 LTC5587 产品介绍
2026-04-14
0次
说明
- 频率范围：10MHz 至 6GHz
- 高波峰因数 (高达 12dB) 波形的准确功率测量
- 40dB 对数线性动态范围
- 在整个温度范围内提供了出色的准确度
- 单端 RF 输入
- 0.014dB/位 (12 位) ADC 分辨率 (VREF = 1.8V)
- ADC 采样速率高达 500ksps
- SPI/MICROWIRE 串行 I/O
- 与 1V 至 3.6V 数字逻辑相兼容
- 快速响应时间：1μs 上升时间，8μs 下降时间
- 低功率：3mA (在 3.3V 和 500ksps)

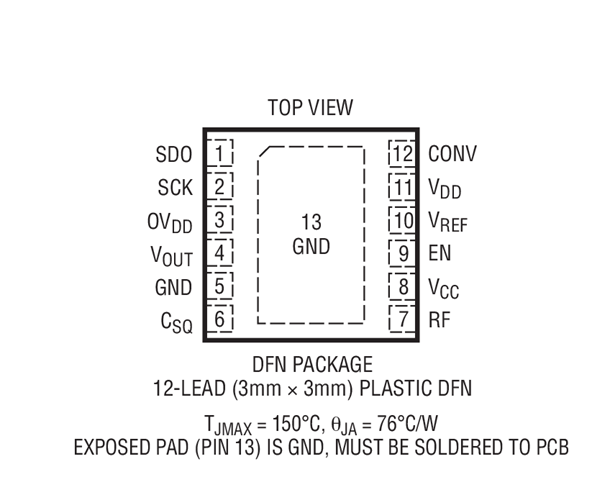

- 小外形 3mm x 3mm 12 引脚 DFN 封装
特性

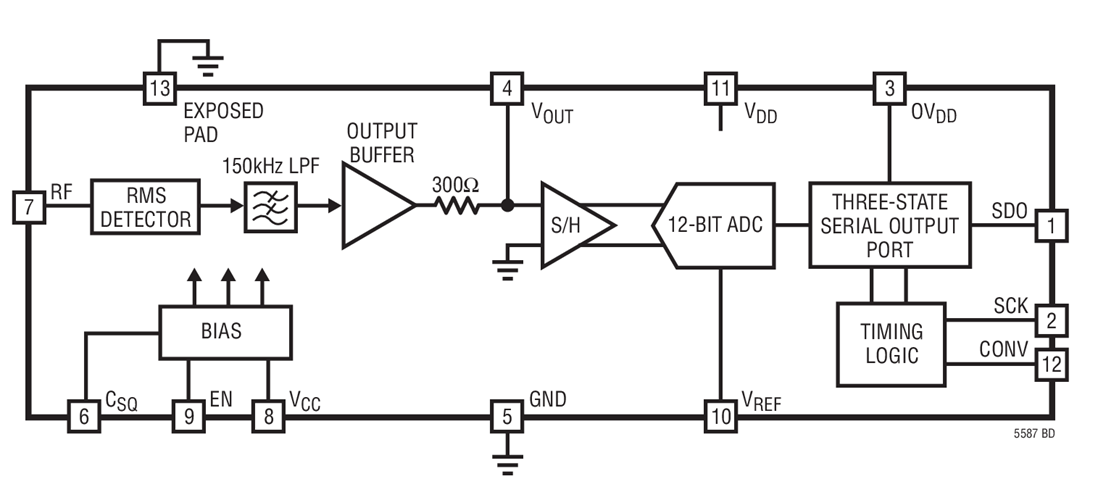

LTC®5587 是一款 10MHz 至 6GHz、低功率、单片式、精准 RMS 功率检波器，具有一个集成 12 位串行模数转换器 (ADC)。RMS 检波器采用一种专有技术来准确地测量具有高达 12dB 波峰因数的调制信号的 RF 功率。对于一个 2.14GHz 的输入频率，检测范围为 -34dBm 至 6dBm。检波器的串行数字输出是一个与 RF 信号功率 (单位：dBm) 成正比的 12 位字值。LTC5587 适合于多种 RF 标准的精准功率测量，包括 LTE、WiMAX、W-CDMA、TD-SCDMA、CDMA、CDMA2000、EDGE、GSM 等。检波器的 DC 输出与一个片内 300Ω 电阻器相串联，并连接至模拟输出引脚 (VOUT)。这使得能够在模数转换之前采用一个片外电容器对输出调制纹波实施进一步的滤波处理。ADC 的特点包括：无数据延迟、无漏失码和一个高达 500ksps 的采样速率。一个专用的外部基准引脚 (VREF) 可连接至 VDD 或其他合适的低阻抗电压基准，以设定 ADC 全标度输入电压范围。另外，ADC 还具有一种在每次转换之后的自动断电功能，从而使 LTC5587 非常适合于低功率应用。
应用
- LTE、WiMAX、W-CDMA、TD-SCDMA、CDMA、CDMA2000、EDGE、GSM
- 微微蜂窝、毫微微蜂窝 RF 功率控制
- 无线转发器
- CATV/DVB 发送器
- MIMO 无线接入点
- 便携式 RMS 功率测量
- 天线监视器
