TI德州仪器 ADL5505 产品介绍

2026-04-14 0次

说明

真均方根响应检波器
出色的温度稳定性
均方根检波精度：±0.25 dB（整个温度范围内）
输入功率动态范围超过35 dB，包含波峰因素在内
RF 带宽：450 MHz至6000 MHz
500 Ω 输入阻抗
单电源供电：2.5 V至3.3 V
低功耗：1.8 mA（3.0 V电源）
符合RoHS标准

特性

ADL5505是一款TruPwr™均值响应（真均方根）功率检波器，适用于450 MHz至6000 MHz的高频接收机和发射机信号链。它仅需2.5 V至3.3 V单电源便可工作，功耗低于1.8 mA。输入为内部交流耦合，具有500 Ω标称输入阻抗。均方根输出为线性响应直流电压，900 MHz时的转换增益为1.86 V/V rms。

ADL5505易于使用，可以高度精确地确定复杂波形的均方根值。它可以用于简单和复杂波形的功率测量，特别适合测量高波峰因素（高峰值-均方根比）信号，如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形等。

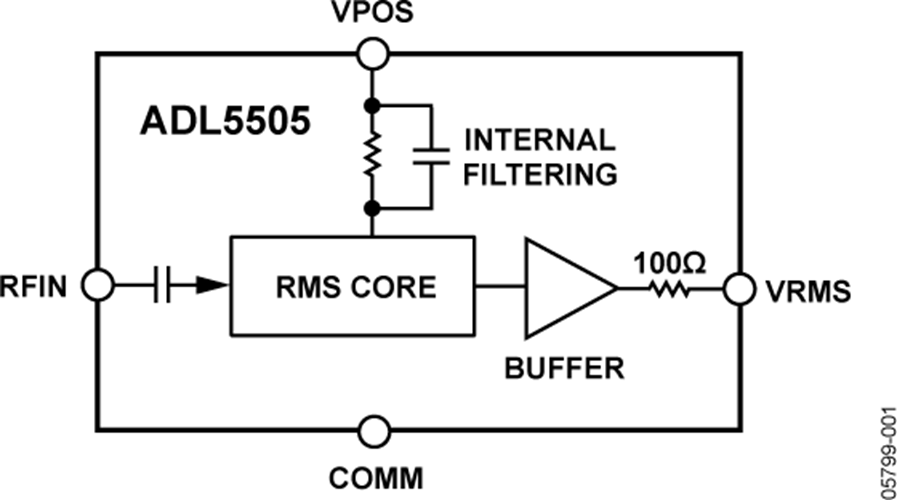

片内调制滤波器可以满足大多数波形的求平均值需要。输出端的100 Ω片内串联电阻与外部分流电容组合，可提供低通滤波器响应，进而减少直流输出电压中的残留纹波。

ADL5505在30 dB范围内具有出色的温度稳定性；在整个温度范围及动态范围的上段，测量误差接近于0 dB。除温度稳定性外，ADL5505还具有出色的工艺稳定性，从而进一步降低了校准复杂度。

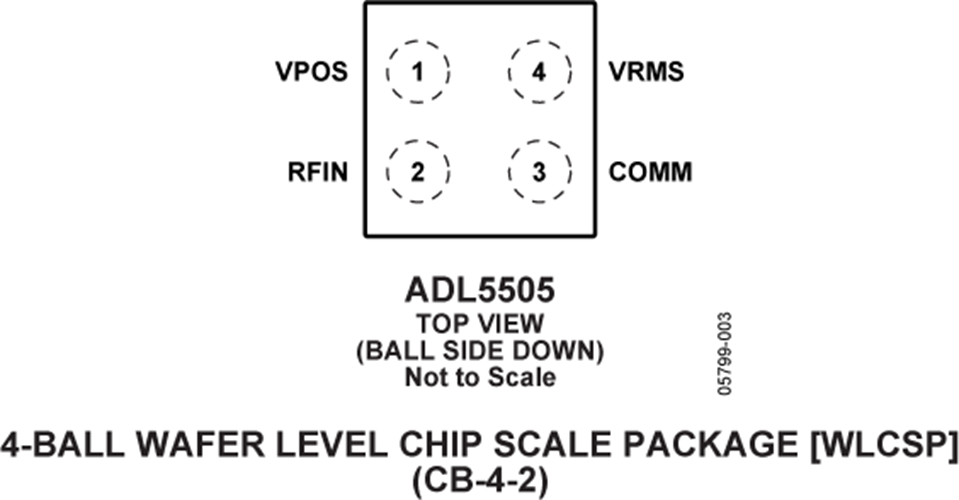

这款功率检波器的工作温度范围为−40°C至+85°C，提供4引脚、0.8 mm × 0.8 mm晶圆级芯片规模封装(WLCSP)，采用高fT硅BiCMOS工艺制造。
