TI德州仪器 LTC5564 产品介绍
2026-04-14
0次
说明
- 温度补偿型肖特基 RF 峰值检波器
- 宽输入频率范围：600MHz 至 15GHz
- 宽输入功率范围：-24dBm 至 16dBm
- 7ns 典型响应时间
- 75MHz 解调带宽

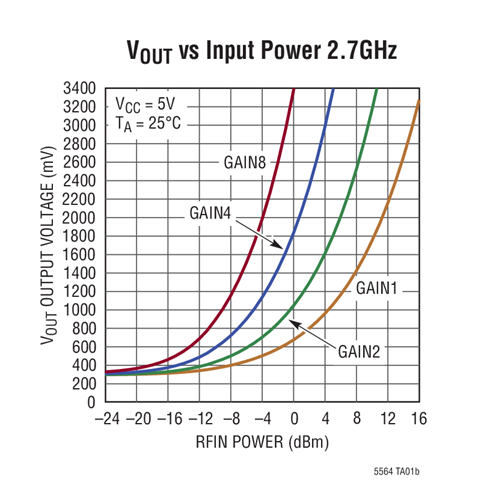

- 可编程增益设定值用于改善灵敏度
- 可调的放大器输出失调电压
- 具锁存器启用功能的高速比较器：9ns 典型响应时间

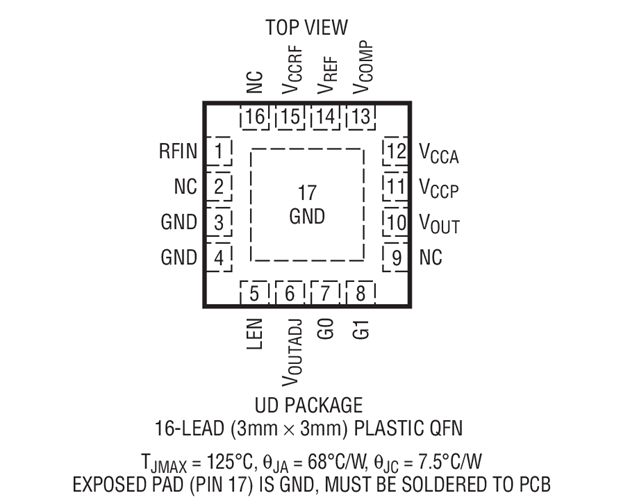

- 16 引脚 3mm x 3mm QFN 封装
- 温度范围：-40ºC 至 -125ºC
特性
LTC®5564 是一款精准的 RF 功率检波器，适合于频率范围为 600MHz 至 15GHz 的应用。LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。

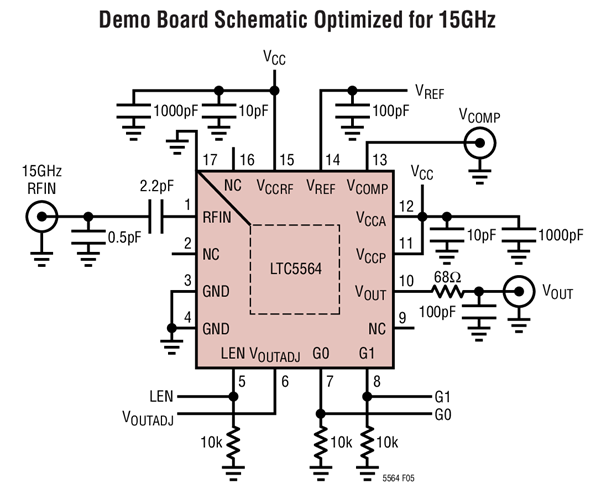

一个温度补偿型肖特基二极管峰值检波器、增益可选的运算放大器和快速比较器被整合在一个小外形的 16 引脚 3mm x 3mm QFN 封装之中。
由一个比较器和放大器对 RF 输入信号进行峰值检波并随后进行检测。比较器对超过 VREF 的输入电平提供了一个 9ns 的响应时间，并具有一种锁存器启用 / 停用功能。增益可选的运算放大器为模拟输出提供了一个 350V/μs 的转换速率和 75MHz 的解调带宽。
VOUTADJ 和 VREF 引脚分别提供了 VOUT 失调和 VCOMP 开关点电压的调节功能。
Applications
- RF 信号存在检测器，用于：802.11a、802.11b、802.11g、802.15、光数据链路、无线数据调制解调器、无线和电缆基础设施
- 5.8GHz ISM 频段射频
- MMDS 微波链路
- PA 电源包络跟踪控制
- 快速报警
- RF 功率监视器
- 包络检波器
- 超宽带射频
- 雷达探测器
