TI德州仪器 ADL5513 产品介绍
2026-04-14
0次
说明
- 宽带宽：1 MHz ～ 4 GHz
- 动态范围：80 dB （±3 dB）
- 温度范围内的稳定性： < ±0.5 dB
- 低噪声测量/控制器输出（VOUT）
- 脉冲响应时间：10 ns

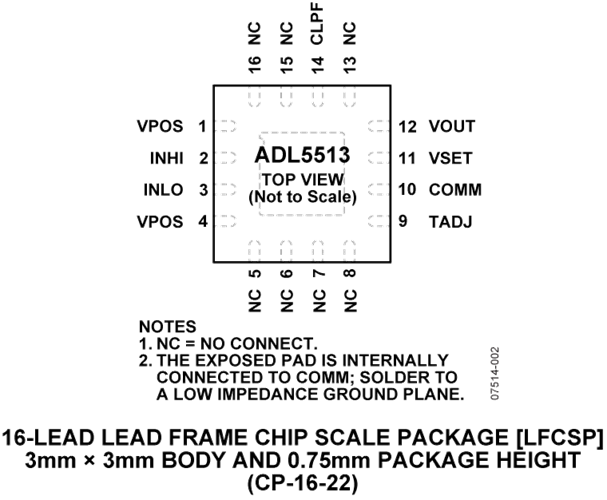

- 小尺寸封装：3 mm x 3 mm LFCSP
- 电源：2.7 ～ 5.5 V（30 mA）
- 采用高速SiGe工艺制造
特性

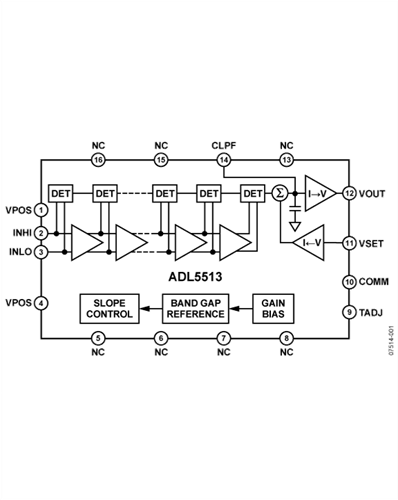

ADL5513是一款解调对数放大器，能够精确地将射频（RF）输入信号转换为相应的分贝标度输出。ADL5513在级联放大器链路采用渐进压缩技术，链路每一级都配备一个检波器单元。ADL5513可用于测量或控制器模式。对于高于4 GHz的信号，ADL5513能保持精确的对数一致性。输入动态范围的典型值为80 dB （阻抗： 50 Ω），误差小于±3 dB。ADL5513的响应时间为10 ns，能够对超过50 MHz的脉冲速率进行RF脉冲检测。该器件可提供环境温度条件下无与伦比的对数截点稳定性。ADL5513的电源电压为2.7 V ～ 5.5 V，功耗小于30 mA。当器件禁用时，电流会更低。
通过配置ADL5513，可为功率放大器或VOUT引脚的测量输出提供控制电压。由于输出信号能用于控制器应用，因此需要特别注意宽带噪声的较小化。在这种模式下，要为VSET引脚施加设置点控制电压。
通过VOUT可关闭贯穿RF放大器的反馈环路，其输出能将放大器的输出调节至相应的VSET量级。ADL5513在VOUT引脚提供 0 V 至（VPOS - 0.1 V）的输出能力，适合控制器应用。作为测量器件，VOUT与VSET外部相连，产生输出电压VOUT，随着RF输入信号幅度呈dB线性增加，斜率为20 mV/dB，由VSET接口决定。采用INHI输入的截点为-95 dBm （阻抗：50 Ω，连续波输入，900 MHz）。这些参数在电源和温度变化情况下都非常稳定。
应用
Data Sheet, Rev. PrA, 06/08
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
仪器仪表和测量 | RF 频率和功率测量 |
