TI德州仪器 ADL5519 产品介绍
2026-04-14
0次
说明
- 宽带宽：1 MHz至10 GHz
- 双通道和通道差分输出端口
- 集成精确调整温度传感器
- 动态范围：62 dB (±3 dB)
- 动态范围：大于50 dB（±1 dB，最高8 GHz）
- 温度稳定性：±0.5 dB（-40°C至+85°C）
- 低噪声检波器/控制器输出
- 脉冲响应时间：8 ns/10 ns（下降/上升）
- 电源电压：3.3 V至5.5 V (60 mA)
- 采用高速SiGe工艺制造
- 小尺寸、5 mm x 5 mm、32引脚LFCSP封装
- 工作温度范围：-40ºC至+125ºC
特性

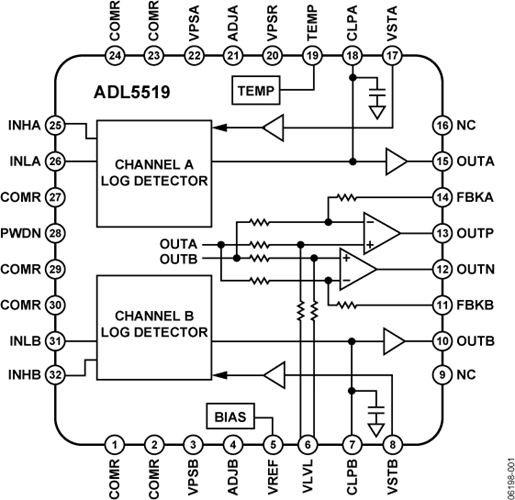

ADL5519是一款双通道解调对数放大器，内置两个AD8317，能够将射频（RF）输入信号精确地转换为相应的分贝标度输出。它可以为两个RF测量通道提供精确调整的独立对数输出电压。该器件具有两个附加输出端口OUTP和OUTN，用来提供OUTA与OUTB通道之间的测量差。由于片内通道匹配，因而对数放大器输出对温度和工艺变化不敏感。
在该器件的工作温度范围内，温度传感器引脚提供与温度成比例关系的标度电压。
对于1 MHz至8 GHz信号，ADL5519能保持精确的对数一致性，并能在最高10 GHz下工作。±3 dB典型动态范围为62 dB，±1 dB动态范围大于50 dB (电阻：50 Ω)。ADL5519的响应时间为6 ns/8 ns（下降时间/上升时间），能够检测脉冲频率大于50 MHz的RF突发脉冲。在环境温度条件下，该器件具有较佳的对数截距稳定性。它采用3.3 V至5.5 V电源供电，典型功耗为60 mA，在禁用状态下功耗可降至1 mA以下。
这款器件能够同时提供四个对数放大器测量结果。线性dB测量结果由OUTA和OUTB提供，具有方便调整的−22 mV/dB斜率。OUTA与OUTB之间的对数放大器差值可作为差分或单端信号在OUTP和OUTN上获得。施加于VLVL上的可选电压提供一个共模基准电平，用来使OUTP和OUTN偏置于地电位以上。宽带输出引脚可以支持多种系统解决方案。
ADL5519的任一输出引脚经过配置，均可向可变增益放大器(VGA)提供一个控制电压。输出引脚的宽带噪声问题得到了特别处理，可降至较低，因此可用于控制器应用。
ADL5519采用SiGe双极性IC工艺制造，并采用5 mm × 5 mm、32引脚LFCSP封装，工作温度范围为−40°C至+125°C。
应用- RF功率放大器线性化与增益/功率控制
- 无线电线路发射机中的功率监控
- 双通道无线基础设施无线电
- 天线VSWR监控器
- 基站、WLAN、WiMAX和雷达中的RSSI测量
数据手册，Rev. 0，1/08
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
