说明

完整的RF检测PA控制器(MAX9930/MAX9931/MAX9932)
完整的RF检测器(MAX9933)
多种输入范围
- MAX9930/MAX9933：-58dBV至-13dBV
  (50Ω端接时为-45dBm至0dBm)
- MAX9931：-48dBV至-3dBV
  (50Ω端接时为-35dBm至+10dBm)
- MAX9932：-43dBV至+2dBV
  (50Ω端接时为-30dBm至+15dBm)
频率范围：2MHz至1.6GHz
线性dB响应具有温度稳定性
快速响应：10dB阶跃70ns
输出端电流源出能力10mA
低功耗：3V电源时17mW (典型值)
关断电流13µA (最大值)
提供小型8引脚µMAX封装

特性

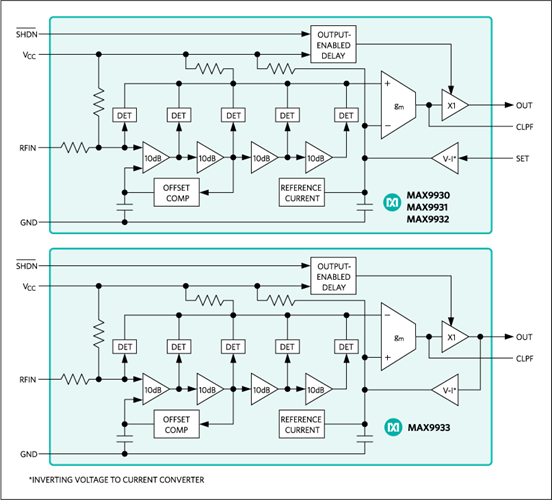

MAX9930–MAX9933是低成本，低功耗的对数放大器，设计用于控制RF功率放大器(PA)和跨阻放大器(TIA)，同时可检测RF功率等级。这些器件设计工作在2MHz至1.6GHz频率范围。45dB典型动态范围使得该系列对数放大器非常适用于各种无线和GPON光纤视频应用，例如发送器功率测量和终端设备的RSSI。与基于二极管检测器的控制器相比，对数放大器可提供更宽的测量范围和更高的精度。该器件在-40°C至+85°C扩展级温度范围内具有优异的温度稳定性。

三种不同的输入电压范围选择可省去外部衰减器，从而简化PA控制环的设计。对数放大器是电压测量器件，典型信号范围分别为-58dBV至-13dBV (MAX9930/MAX9933)，-48dBV至-3dBV (MAX9931)，以及-43dBV至+2dBV (MAX9932)。

MAX9930–MAX9933需要外部耦合电容串联在RF输入端口。这些器件具有上电延迟功能，当脱离关断状态时保持OUT为低约2.5µs，以保证控制器输出端无扰动。

MAX9930–MAX9933系列提供8引脚µMAX®封装。采用5V电源供电时电流消耗为7mA，掉电状态下，关断电流仅为13µA。
