MAX2014

量产

50MHz至1000MHz、75dB对数检测器/控制器

TI德州仪器 MAX2014 产品介绍

2026-04-14 0次

说明

完整的RF检测器/控制器
50MHz至1000MHz频率范围
在全温度范围内保持高精度
高动态范围
2.7V至5.25V电源电压范围
比例系数相对电源和温度变化保持恒定
带误差输出的控制器模式
关断模式下消耗电流1µA (典型值)
采用8引脚TDFN和8引脚µMAX®封装

特性

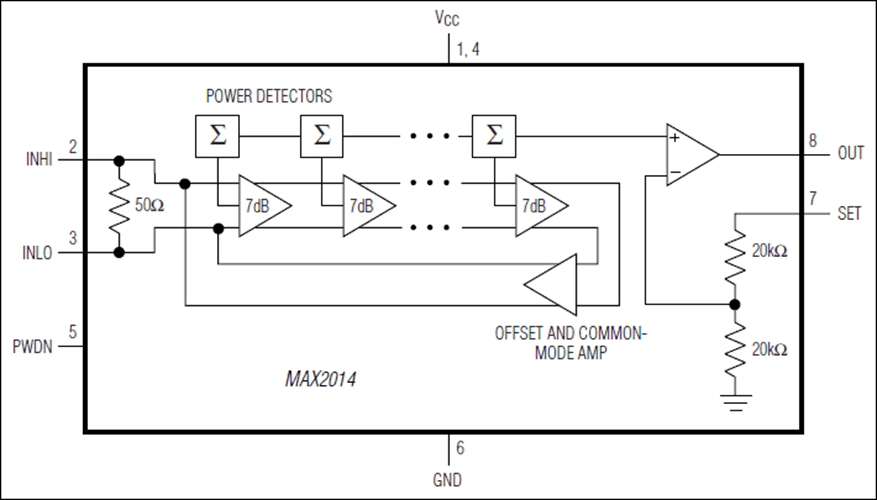

MAX2014是一款完整的多级对数放大器，设计用于把50MHz至1000MHz频率范围内的射频(RF)信号功率精确转换为相应的直流电压。该对数放大器在全温度范围内具有出色的动态范围和精度，非常适合于各种基站和其他无线应用，如自动增益控制(AGC)、发送器功率测量以及终端设备中的接收信号强度指示(RSSI)。

MAX2014还可工作在控制器模式下，作为高集成度AGC环路的一部分，用来测量、比较和控制可变增益放大器的输出功率。与基于二极管检波器的控制器相比，此对数放大器具有更宽的测量范围和极高的精度，在整个-40°C至+85°C工作温度范围内具有很高的温度稳定性。
