说明
- 宽带宽:1 MHz至10 GHz
- 高精度:±1.0 dB(整个温度范围内)
- 动态范围:55 dB(最高可达8 GHz ± 3 dB的误差)
- 温度稳定性:±0.5 dB
- 低噪声测量/控制器输出,VOUT
- 脉冲响应时间:6 ns/10 ns(下降/上升)
- 小尺寸、2 mm × 3 mm LFCSP封装
- 电源供电:3.0 V至5.5 V (22 mA)
- 采用高速SiGe工艺制造
特性

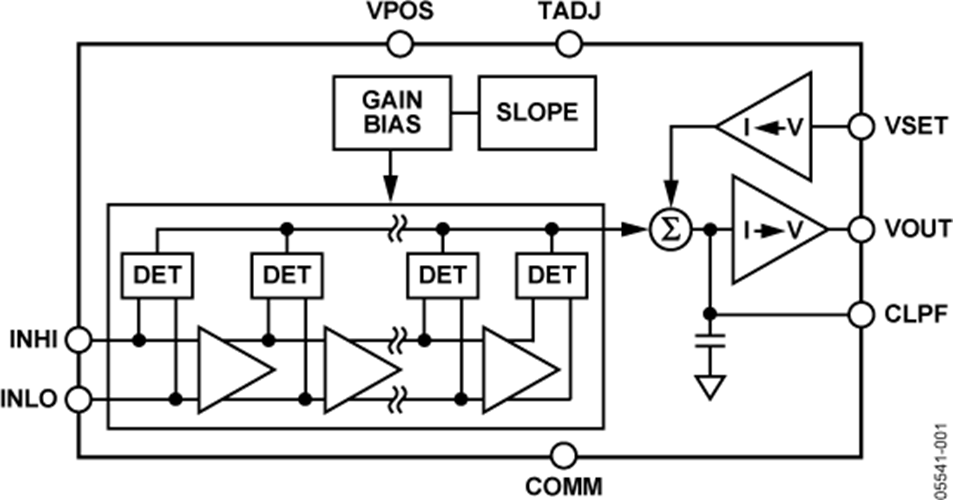

AD8317是一款解调对数放大器,能够将RF输入信号精确地转换为相应的dB输出。它在级联放大器链上采用渐进压缩技术,每一级均配有检波器单元。该器件有测量和控制器两种工作模式。对于1 MHz至8 GHz信号,它能保持精确的对数一致性,并能在最高10 GHz下工作。典型输入动态范围为55 dB(以50 Ω为基准),误差小于±3 dB。AD8317的响应时间为6 ns/10 ns(下降时间/上升时间),能够检测脉冲频率超过50 MHz的RF突发脉冲。在环境温度条件下,该器件具有较佳的对数截距稳定性。它采用3.0 V至5.5 V电源供电。典型功耗为22 mA,在禁用状态下功耗可降至200 μA。
AD8317可以配置成向功率放大器提供控制电压,或提供VOUT引脚的测量输出。因为输出可以用于控制器应用,所以宽带噪声问题得到了特别处理,可降至较小。在这种模式下,设定点控制电压作用于VSET引脚。
经过RF放大器的反馈环路通过VOUT实现闭合,其输出将放大器的输出调节至与VSET相对应的幅度。AD8317可通过VOUT引脚提供0 V至(VPOS − 0.1 V)输出,适合控制器应用。作为测量器件,VOUT在外部与VSET相连,以产生输出电压VOUT,它是RF输入信号幅度的线性dB减函数。
对数斜率为-22 mV/dB,由VSET接口确定。用INHI输入时,截距为15 dBm(以50 Ω、CW输入为基准)。这些参数非常稳定,不随电源电压和温度波动而变化。

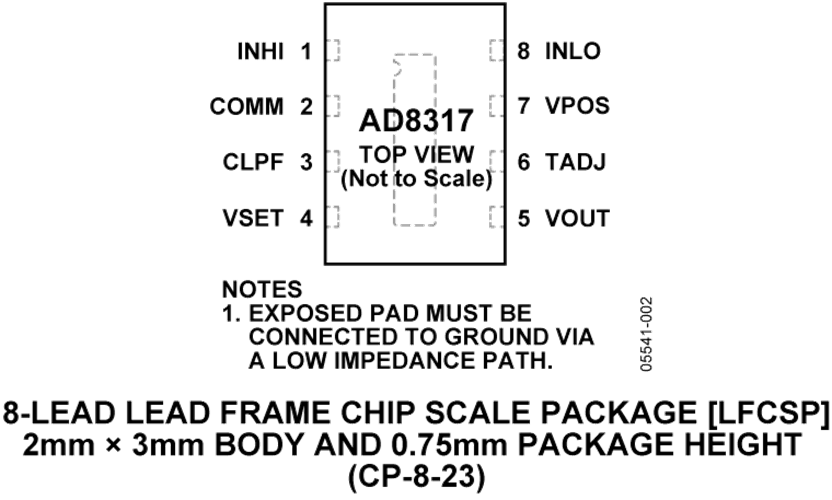

AD8317采用SiGe双极性IC工艺制造,并采用2 mm × 3 mm、8引脚LFCSP封装,工作温度范围为-40°C至+85℃。
应用
- RF发射机PA设定点控制与电平监控
- 无线电线路发射机中的功率监控
- 基站、WLAN、WiMAX和雷达中的RSSI测量
