TI德州仪器 ADL5500 产品介绍

2026-04-14 0次

说明

真均方根响应
出色的温度稳定性
整个温度范围的精度：±0.1 dB（输入范围超过8 dB）
输入动态范围最高达30 dB (3.9 GHz)
50 Ω输入阻抗
最大输入：1250 mV rms、+15 dBm
单电源供电：2.7 V至5.5 V
低功耗： 3 mW（3 V电源）
符合RoHS标准

特性

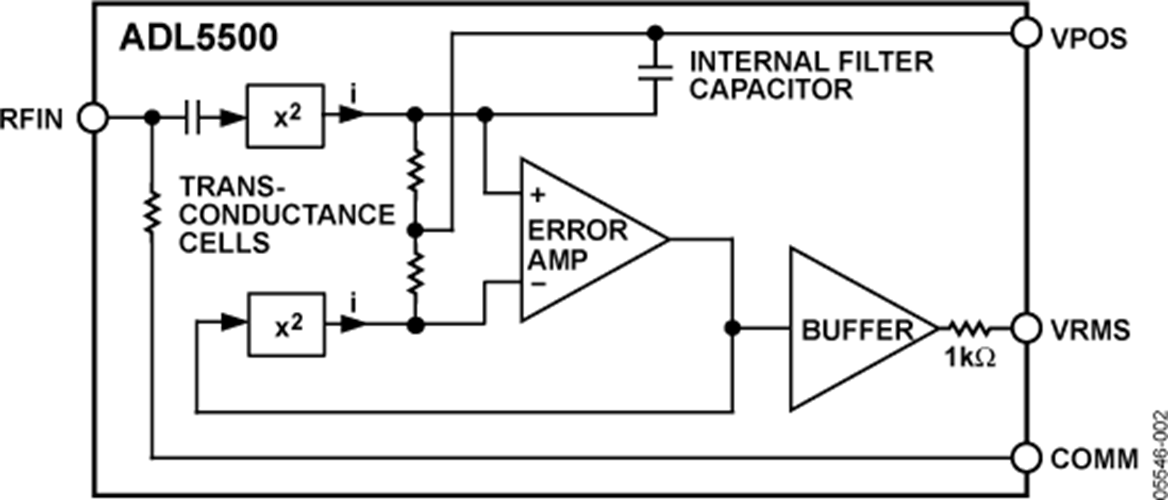

ADL5500是一款均值响应功率检波器，适用于100 MHz至6 GHz的高频接收机和发射机信号链。它易于使用，仅需2.7 V至5.5 V单电源和一个电源去耦电容便可工作。输入为内部交流耦合，具有50 Ω的标称输入阻抗。输出为线性响应直流电压，900 MHz时的转换增益为6.4 V/V均方根值。输出端的片内1 kΩ串联电阻与外部分流电容配合使用，可建立低通滤波器响应，从而减少直流输出电压中的残留纹波。

ADL5500主要用于简单和复合波形的真功率测量。特别适合测量高波峰因素（高峰值-均方根比）信号，如基于CDMA2000、W-CDMA和QPSK/QAM的OFDM波形等。

ADL5500在整个温度范围内具有出色的温度稳定性，测量误差接近于0 dB。高精度范围约为+3 dBm (900 MHz)，在−40°C至+85°C和8.5 dB范围内误差为±0.1 dB。 ADL5500降低了校准要求，在温度和工艺变化范围内漂移范围低至30 dB。

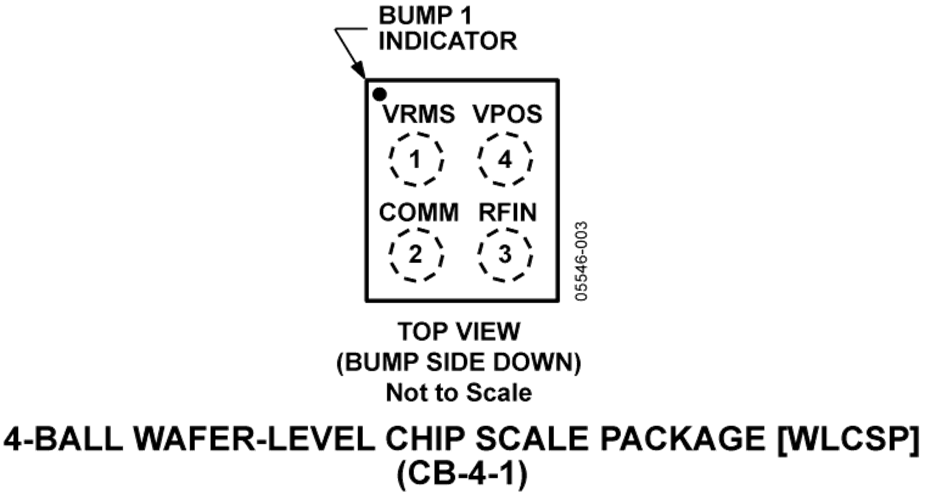

ADL5500的工作温度范围为−40°C至+85°C，提供4引脚、1.0 mm × 1.0 mm晶圆级芯片规模封装。采用专有的高fT硅双极性工艺制造。
