AD8312是一款用于RF信号测量的低成本完整子系统，工作频率范围为50 MHz至3.5 GHz，典型动态范围为45 dB，主要用于各种蜂窝手机和其它无线设备。与采用分立式二极管检波器的方案相比，它能够提供更宽的动态范围和更高的精度，在-40°C至+85°C整个工作温度范围内的温度稳定性尤为出色。

同时灵敏度较高，允许以较低信号电平进行测量，从而降低了耦合至检波器所需的功耗。 它实质上是一种电压响应器件，典型信号范围为1.25 mV至224 mV均方根值(rms)，或-45 dBm至0 dBm ，基准电阻为50 Ω。

为了方便起见，该信号使用5 pF电容在内部交流耦合至采用1.3 pF分流的3 kΩ负载。 在转折频率约16 MHz时，此高通耦合可使工作频率较低。。 因此，信号源可以直流接地。

由于输入信号电平从1.25 mV增加至224 mV，AD8312输出VOUT从接地电压附近升高至大约1.2 V。 当需要增加输入波形求平均值的时间间隔时，可在VOUT与CFLT引脚之间连接电容。

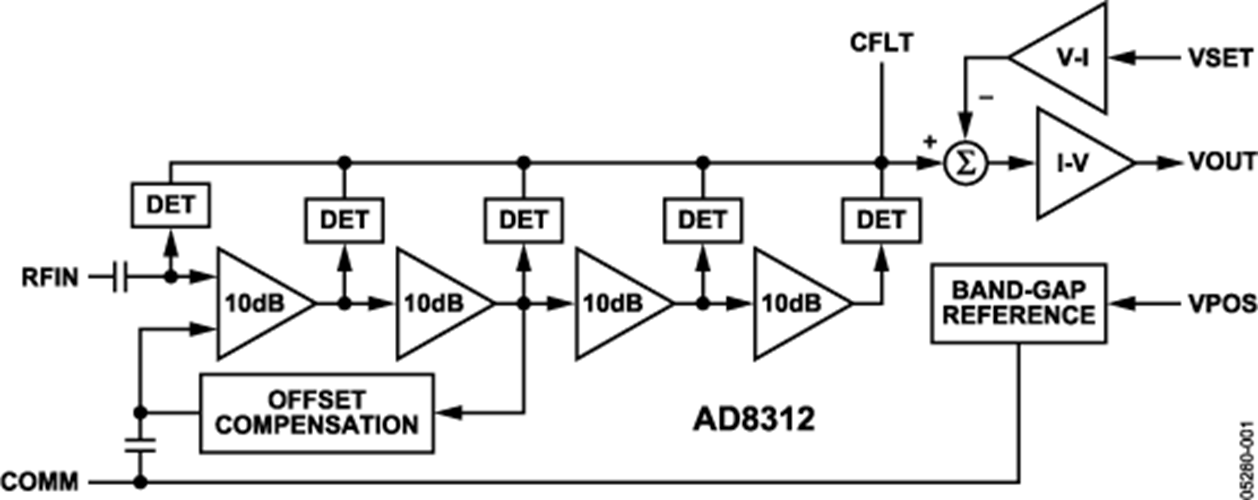

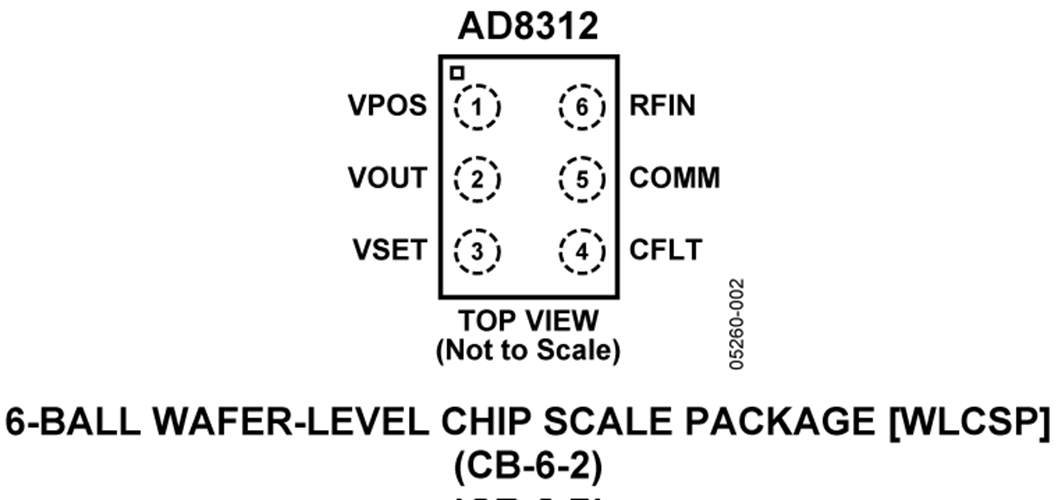

AD8312提供6引脚1.0 mm × 1.5 mm晶圆级芯片规模封装，采用2.7 V至5.5 V电源供电，功耗为4.2 mA。

应用

• 蜂窝手机（GSM、CDMA、WCDMA）
• 用于无线终端设备的RSSI和TSSI
• 发射机功率测量

参数
