TI德州仪器 MAX2016 产品介绍

2026-04-14 0次

说明

完整的增益和VSWR检测器/控制器
双路RF功率检测器/控制器
从低频至2.5GHz频率范围
在温度范围内保持高精度
高达80dB的动态范围
2.7V至5.25V供电范围*
内部2V基准
电源和温度波动时，比例稳定
带误差输出的控制器模式
5mm x 5mm 28引脚薄型QFN封装

特性

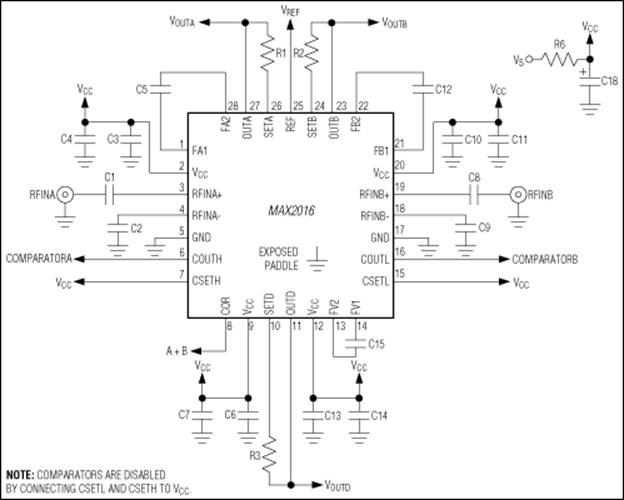

MAX2016双路对数检测器/控制器全集成系统可对两路输入RF信号进行测量，比较功率、增益/损耗和电压驻波系数(VSWR)。MAX2016采用与两路差分RF输入端口相匹配的内部宽带阻抗，可在从低频至2.5GHz范围内，对信号同时进行监控。

MAX2016采用一对对数放大器，检测和比较两路RF输入信号的功率。该器件在内部将一路信号功率从另一路中减去，得到与功率差值(增益)成正比的DC输出电压。MAX2016还能通过监控任何给定负载的入射和反射功率，来测量RF信号的回波损耗/VSWR。采用片上比较器，OR门电路，以及2V基准，可以轻松实现窗口检测。这种组合电路自动指示增益超出可编程范围。通过探测高VSWR状态(如开路或短路负载)可实现报警监控。

MAX2016为+2.7V至+5.25V*单电源供电，工作于-40°C至+85°C扩展级温度范围。MAX2016采用节省空间的5mm x 5mm, 28引脚薄型QFN封装。

应用
