TI德州仪器 LTC5535 产品介绍
2026-04-14
0次
说明
- 温度补偿型内部肖特基二极管 RF 检波器
- 宽输入频率范围：600MHz 至 7GHz *

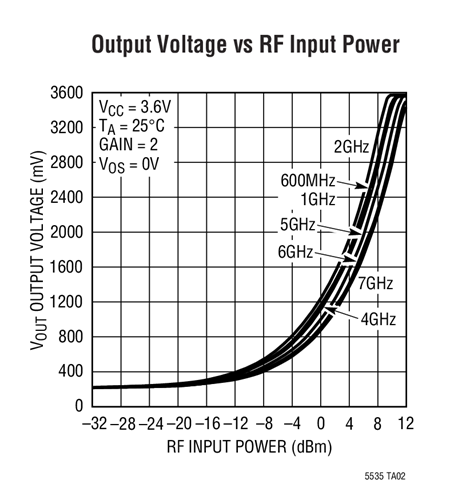

- 宽输入功率范围：-32dBm 至 10dBm
- 外部增益控制
- 精准 VOUT 偏移控制
- 低起动电压：200mV (增益 = 2)
- 宽 VCC 范围：2.7V 至 5.5V
- 低工作电流：2mA

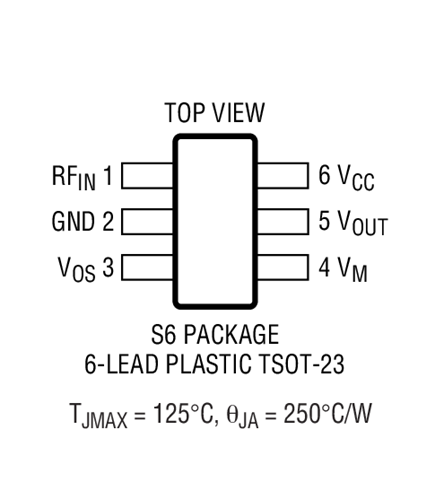

- 采用扁平 (高度仅 1mm) SOT-23 封装
特性
LTC®5535 是一款 RF 应用工作频率范围为 600MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOT™ 封装中集成了一个温度补偿型肖特基二极管峰值检波器和输出放大器。其电源电压范围专为采用单节锂离子电池或三节 NiMH 电池的场合进行了优化。
采用一个片上肖特基二极管对 RF 输入电压进行了峰值检波。检波后的电压被缓冲并输送至 VOUT 引脚。

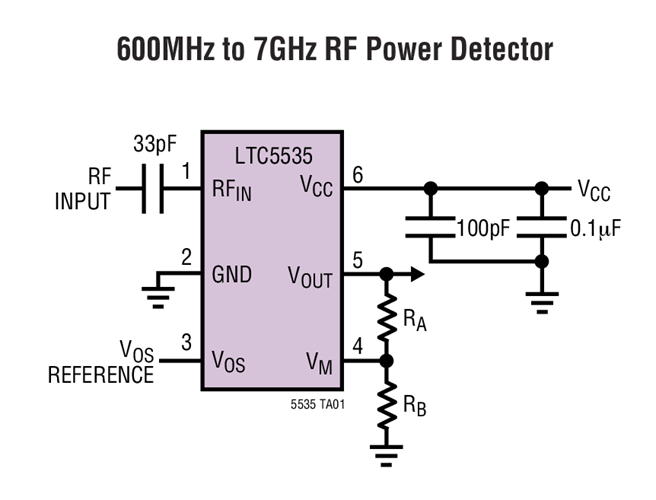

LTC5535 输出放大器增益是通过外部电阻器来设置的。采用 VOS 引脚能够对 200mV 的初始起动电压进行精准调节。
LTC5535 可在 -32dBm 至 10dBm 的输入功率电平范围内工作。其 12MHz 基带带宽要比早先的肖特基二极管检波器产品高得多。
应用
- 802.11a、802.11b、802.11g、802.15、802.16
- 多模式移动电话产品
- 光数据链路
- 无线数据调制解调器
- 无线和电缆基础设施
- RF 功率报警
- 包络检波器
