说明

特性

MAX4000/MAX4001/MAX4002是一组低价格，低功耗的对数放大器，被设计用于控制运行于0.1GHz至2.5GHz频率范围的RF功率放大器(PA)。45dB的典型动态范围使得这组对数放大器能够适用于多种无线设备，包括蜂窝式手机的PA控制，发射机的功率测量以及终端设备的RSSI。相比基于二极管检波器的方案，对数放大器具有宽得多的测量范围和更高的精确度。这组器件在整个工作温度范围内(-40°C至+85°C)具有优异的温度稳定性。

这个系列的器件提供三种不同的输入电压范围供设计者选择，无需外加衰减器，简化了PA控制环的设计。这些对数放大器是电压测量器件，典型信号范围分别为-58dBV至-13dBV (MAX4000)，-48dBV至-3dBV (MAX4001)，以及-43dBV至+2dBV (MAX4002)。

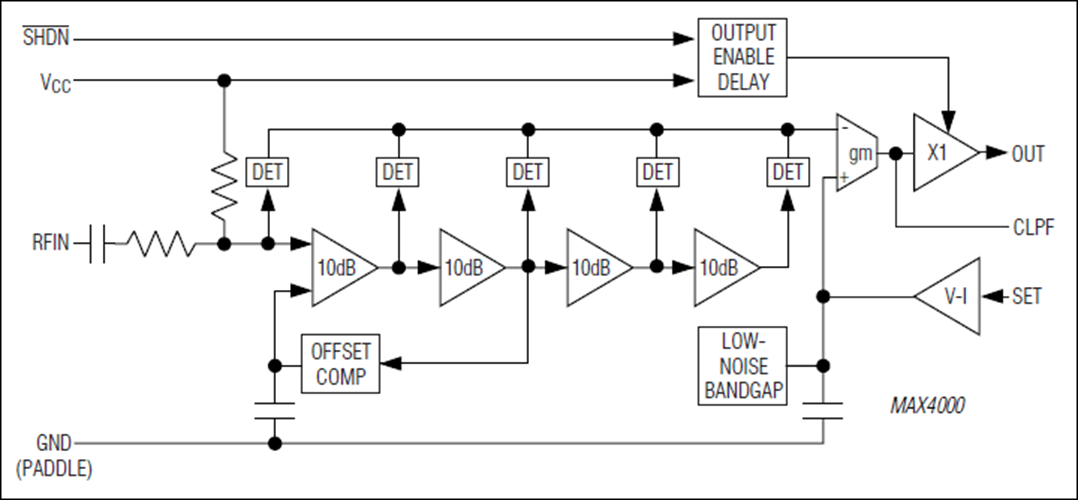

MAX4000的输入信号通过一个片内的5pF电容串联一个2kΩ输入电阻在内部交流耦合得到。这个高通耦合网络(转角频率为16MHz)决定了器件的最低工作频率，并允许输入信号源是直流接地的。MAX4001/MAX4002要求在RF输入口串联一个外接耦合电容。这组功放控制器具有上电延迟功能，当脱离关断状态时可以保持OUT为低近5µs，以保证控制器输出端没有扰动。

MAX4000/MAX4001/MAX4002系列提供8引脚µMAX®封装和8焊球晶片级封装(UCSP™)。采用5.5V电源供电时电流消耗为5.9mA，掉电状态下，关断电流仅为13µA。

应用

• 蜂窝手机(TDMA、CDMA、GPRS、GSM)
• 光纤模块的RSSI
• 发送器功率测量与控制
• 用于无线终端设备的TSSI
