TI德州仪器 LTC5505-1 产品介绍
2026-04-14
0次
说明
- 具有两种输入功率范围的内部肖特基二极管 RF 检波器：
- LTC5505-1，-28dBm 至 18dBm
- LTC5505-2，-32dBm 至 12dBm
- 宽输入频率范围：300MHz 至 3GHz (LTC5505-1)；300MHz 至 3.5GHz (LTC5505-2)
- 采用了温度补偿
- 缓冲检波器输出
- 2.7V 至 6V 的宽 VCC 范围
- 低工作电流：0.5mA
- 低停机电流：低于 2uA

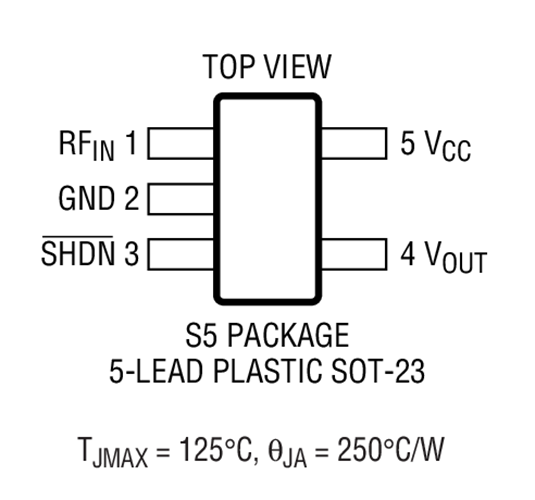

- 采用扁平 (高度仅 1mm) 的 ThinSOT™ 封装
特性
LTC®5505-X 是一种用于 RF 应用工作频率范围为 300MHz 至 3.5GHz 的 RF 功率检波器。在一个小型的 5 引脚 ThinSOT 封装内集成了一个温度补偿肖特基二极管峰值检波器和缓冲放大器。供电电压范围为以单节锂离子电池或三节 NiMH 电池为电源的操作进行了优化。
采用一个片上肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 VOUT 引脚。节能停机模式将供电电流降至 2uA 以下。
LTC5505-1 在 -28dBm 至 18dBm 的输入功率电平范围内工作。LTC5505-2 在 -32dBm 至 12dBm 的输入功率电平范围内工作。
应用

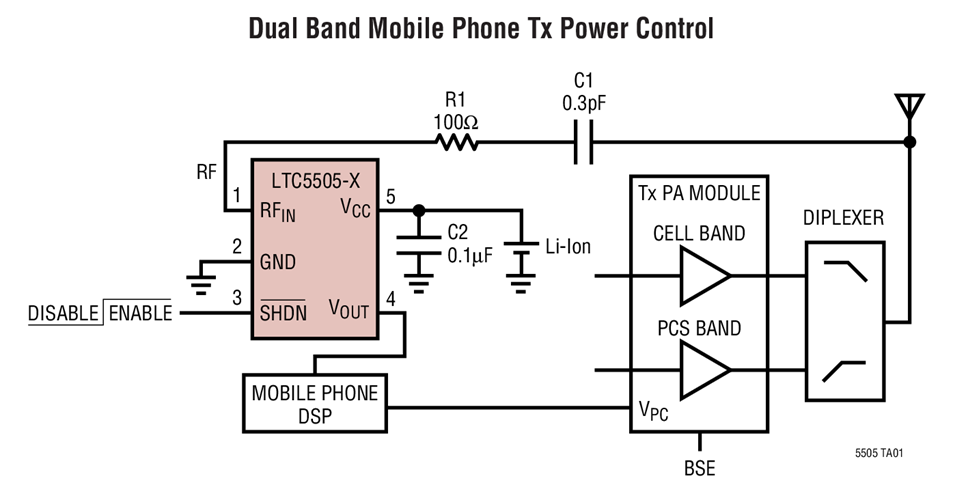

- 多模式移动电话产品
- PCS 装置
- 无线数据调制解调器
- 无线和电缆通信基础设施
- RF 功率警报
- 包络检波器
