TI德州仪器 AD8361 产品介绍
2026-04-14
0次
说明
- 经过校准的均方根响应
- 出色的温度稳定性
- 输入范围最高达30 dB (2.5 GHz)
- 最大输入：700 mV rms、10 dBm（50 Ω电阻）
- ±0.25 dB线性响应(至2.5 GHz)
- 单电源供电：2.7 V至5.5 V
- 低功耗：3.3 mW (3 V)
- 快速关断模式：1 µA以下
特性

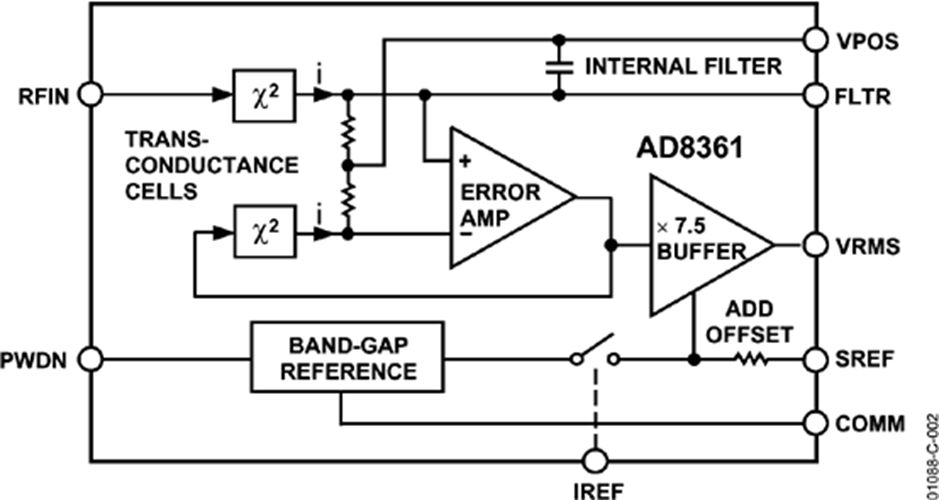

AD8361是一款均值响应功率检波器，适用于最高2.5 GHz的高频接收机和发射机信号链。 该器件使用非常简单， 在大部分应用中仅需2.7 V至5.5 V的单电源、电源去耦电容和输入耦合电容即可工作。 输出为线性响应直流电压，转换增益为7.5 V/V均方根值。 可添加一个外部滤波器电容，提升平均时间常数。
AD8361主要用于简单和复合波形的真功率测量， 特别适合测量高波峰因素（高峰值-均方根比）信号，比如CDMA和W-CDMA。 AD8361具有三种工作模式，支持多种模数转换器要求：
- 基准电压源接地模式，源为零。
- 内部基准电压源模式，可将输出偏置为地电平以上350 mV。
- 提供基准电压源模式，可将输出偏置为VS/7.5。

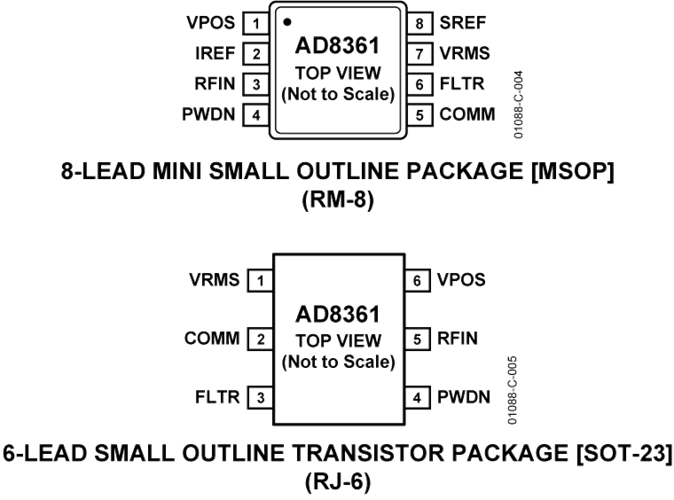

AD8361工作温度范围为−40°C至+85°C，采用8引脚MSOP和6引脚SOT-23封装。 采用专有的高fT硅双极性工艺制造。
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
仪器仪表和测量 | RF 频率和功率测量 |
航空航天和防务 | 航空航天和防务雷达系统 |
