TI德州仪器 AD8306 产品介绍
2026-04-14
0次
说明
- 完整、完全校准的对数-限幅中频放大器
- 动态范围：100 dB （–91 dBV至+9 dBV）
- RSSI缩放不随温度和电源电压而变化：斜率：20 mV/dB
截距：–95 dBm
RSSI线性度：±0.4 dB（至200 MHz） - 完全差分输入，RIN = 1 kΩ，
CIN = 2.5 pF - 单电源：+2.7 V至+6.5 V，
电流：16 mA（典型值） - 可编程限幅器增益和输出电流
差分输出至10 mA，2.4 V峰峰值
总增益：90 dB，带宽：400 MHz
恒定相位（典型延迟偏差：±56 ps） - 上电时间：500 ns，休眠电流：<1 mA
特性

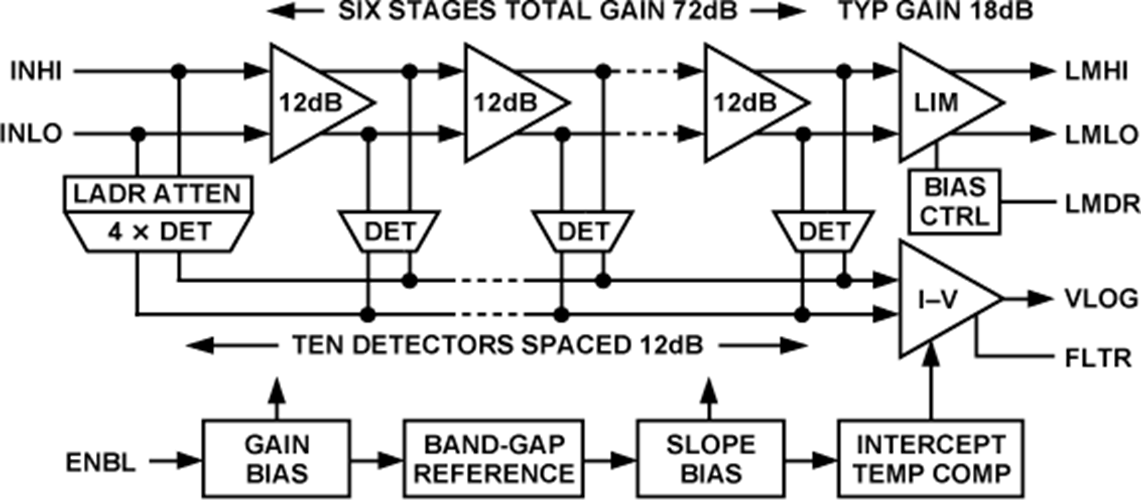

AD8306是一款完整中频限幅放大器，可以在100 dB动态范围内对输入信号进行精确对数(dB)测量（RSSI函数），并提供可编程限幅器输出，工作频率范围为5 MHz至400 MHz。
本产品可提供评估板，订购型号为：AD8306-EVAL。评估板的原理图和布局参见产品数据手册。
参数
类型 | 描述 |
仪器仪表和测量 | 通信测试设备 |
