说明

特性

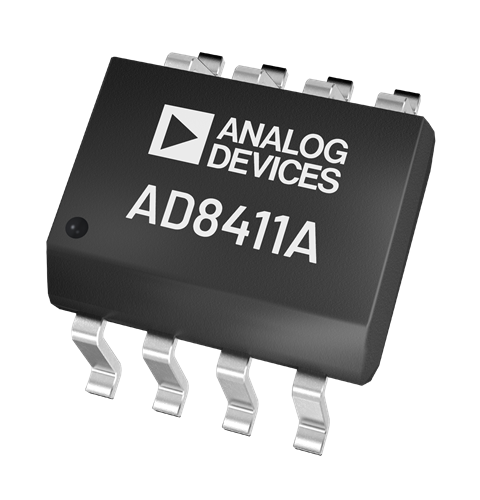

AD8411A 是一种高电压、高带宽电流检测放大器。该套件具有 50 V/V 的初始增益，带宽为 2.7MHz，在整个温度范围内最大增益误差为 ±0.15%。缓冲输出电压可直接连接到任何典型转换器。AD8411A 在 −2V 至 +70V 范围内的最小直流共模抑制比 (CMRR) 为 123dB。

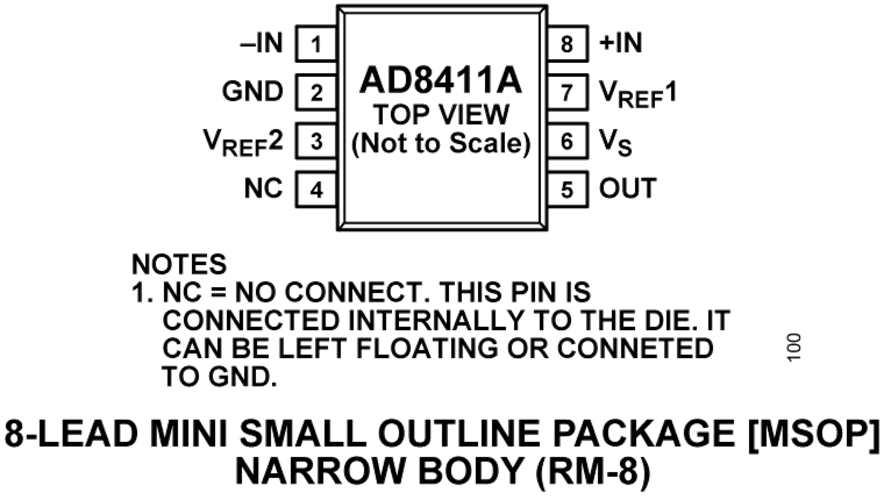

在各种工业和汽车应用中，AD8411A 可通过分流电阻器可对电流进行双向测量。AD8411A 可在 −40°C 至 +125°C 温度范围内提供突破性性能。该套件具有一个封装内微调内核，可导致整个操作温度范围和共模电压范围内的典型失调漂移为 ±0.26 μV/°C（基于箱式方法，详见图 53），而无需使用斩波和自动调零时钟（这可能导致应用中的互调）。该套件包括实现宽输入共模范围和平衡输入偏置电流的电路（不考虑输入差分电压或共模电压），以及实现超低 CMRR 漂移的电路。该套件还包括可在脉宽调制 (PWM) 类型输入共模电压存在的情况下使能输出精度的电路。AD8411A 采用迷你小型 8 引脚外形封装 (MSOP)。

应用

• 同相或高端电流检测
• BLDC 电机、低电感电机
• 双向 48V 至 12V DC-DC 转换器
• 电磁阀控制
• 电源轨监控
• 低端电流检测

受美国专利号 10,312,865 和 10,587,228 保护。
